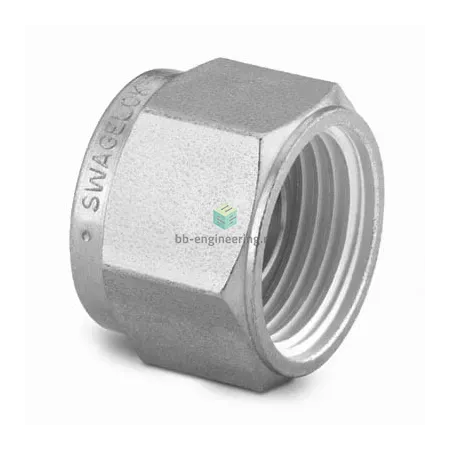

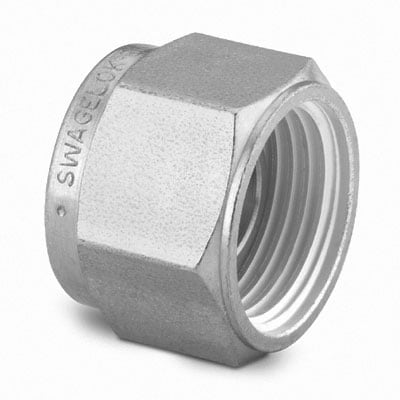

SS-22M0-P Swagelok - Заглушка в обжимной фитинг 22 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного закрытия конца трубной магистрали диаметром 22 мм и применяется в технологических линиях с коррозионно-активными и нейтральными средами, системах инжиниринга, КИПиА и испытательных стендах. Принцип работы — механическое формирование уплотнения двумя обжимными кольцами (передней и задней) и гайкой: при затяжке гайки кольца смещаются и создают металл-металл контакт с трубкой AISI 316, обеспечивая повторяемую герметизацию без дополнительного уплотнителя резьбы.

Ключевые особенности конструкции

Конструкция: корпус и элементы — нержавеющая сталь AISI 316; исполнение — обжим трубки с помощью двух обжимных колец и гайки; подключение рассчитано на трубный наружный диаметр 22 мм. Отсутствие резьбового уплотнения (тип уплотнения резьбы: —) означает, что герметичность обеспечивается исключительно обжатием кольцевых уплотнителей. Материал обеспечивает стойкость к агрессивным средам, хлоридной коррозии и повышенным температурам; типичные рабочие диапазоны для аналогичных обжимных фитингов Swagelok — давление до сотен бар (в зависимости от толщины стенки трубы) и температура от примерно -50 °C до +200 °C — конкретные пределы уточняйте по таблицам производителя.

Экспертные рекомендации по применению

Подбирайте фитинг под реальный наружный диаметр и толщину стенки трубки 22 мм, очищайте и фаскуйте торец, обеспечьте глубину посадки по метке в фитинге. Затягивайте по регламенту производителя: сначала от руки, затем доворот ключом согласно таблице Swagelok для данного размера — это гарантирует правильное смещение двух колец. При пневме/гидравлике выполняйте пробное давление и проверку на течь. Не допускайте многократного повторного использования деформированных колец; при ремонте заменяйте уплотнительные элементы. Избегайте ударной вибрации и перекосов трубы при монтаже — это основные причины потери герметичности.
