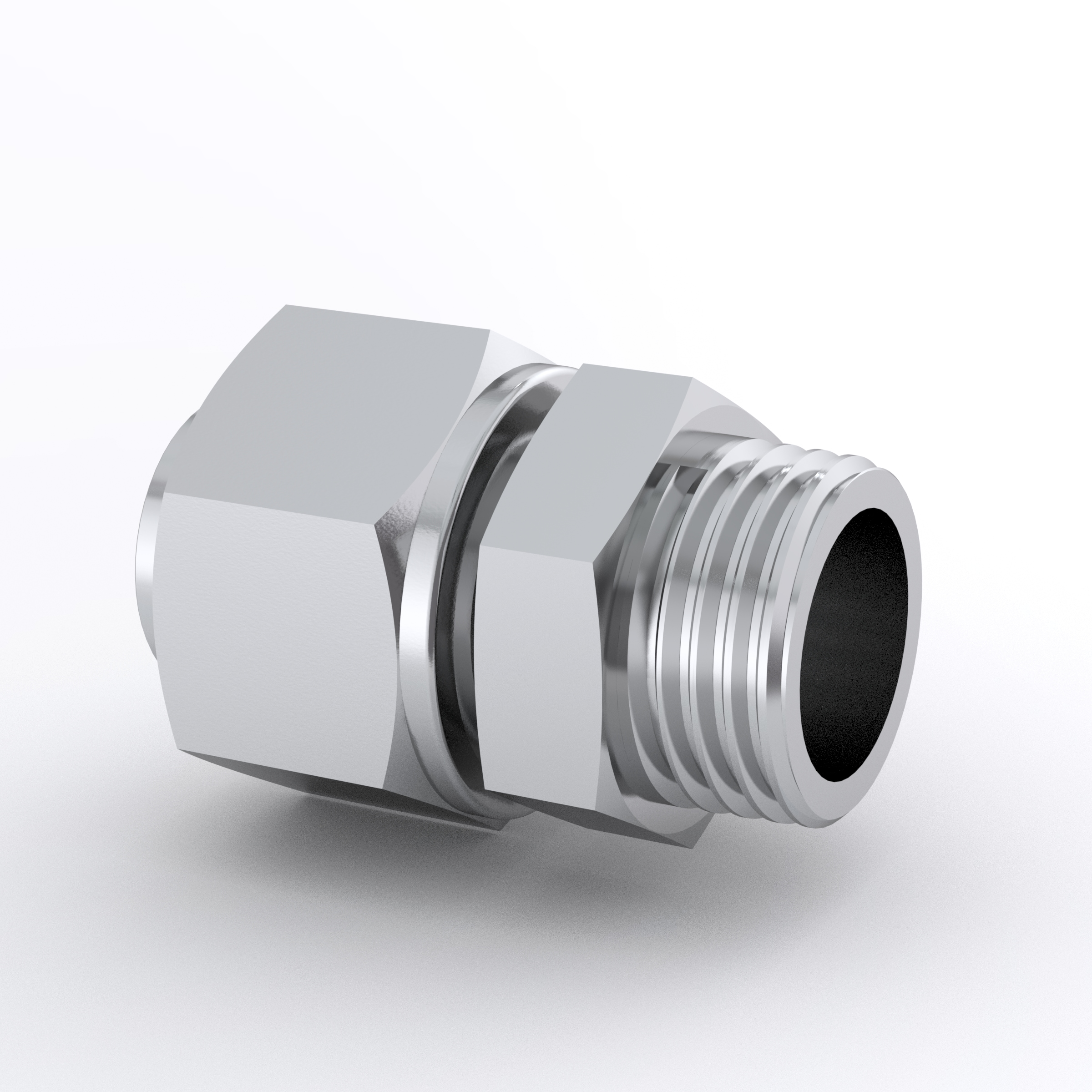

SS-24-TA-1-24 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1 1/2-1 1/2", нерж.

Назначение и принцип работы

Обжимной переходник Swagelok SS-24-TA-1-24 предназначен для герметичного перехода между нарезной конусной резьбой NPT 1 1/2 и обжимным соединением с втулкой для трубки Ø 1 1/2". Применяется в трубопроводах технологических, вакуумных и гидравлических системах для переноса газов и жидкостей в агрессивной и коррозионной среде. Принцип работы — комбинирование резьбового уплотнения (рекомендуется ФУМ-лента на NPT) и металлического обжима двух конусных обжимных колец под гайкой, обеспечивающего долговременную герметичность и устойчивость к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Резьбовое соединение NPT уплотняется ФУМ-лентой; обжим — двухколечная система Swagelok (nut + две втулки). Типичное рабочее давление для обжимных фитингов данного класса зависит от толщины стенки трубки, но в типичных промышленных исполнениях для Ø 1,5" допускается до ~250 бар; рабочая температура при использовании металлического обжима −196…+400 °C, при применении ФУМ-ленты ограничение резьбового уплотнения примерно до +260 °C. Приспособлен для газов, воды, масел и большинства химических сред.

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки трубки, проверяйте совместимость среды с AISI 316 и ФУМ. При монтаже очистите и отрежьте трубку перпендикулярно, полностью вставьте до упора, затяните гайку по инструкции производителя (обычно от упора пальца 1–1,25 оборота; для крупных диаметров допускается до 1,5 оборота). Не используйте чрезмерное количество ФУМ на резьбе и не перекручивайте обжимные кольца повторно — при демонтаже применяйте новые втулки. Контролируйте эксплуатацию в режимах с вибрацией и термоциклированием, регулярно проверяйте моменты затяжки и герметичность после пуско-наладочных работ.
