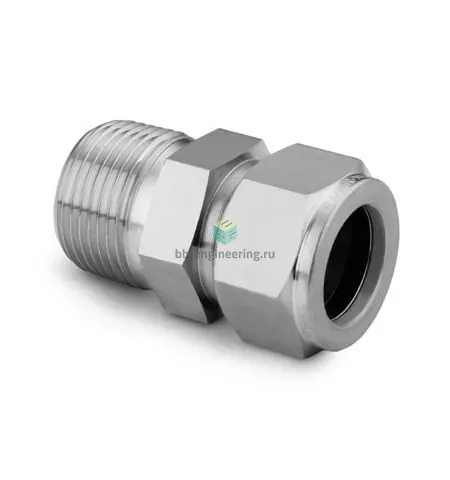

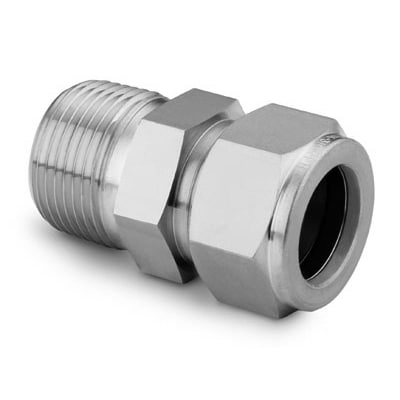

SS-2400-1-24 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1 1/2-1 1/2", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной NPT-резьбой предназначен для герметичного перехода от резьбового технологического отвода NPT1 1/2 к трубопроводу 1 1/2″ методом обжима. Встроенная комбинация двух обжимных колец и гайки обеспечивает механическое прижатие и металл-металл уплотнение трубки, а резьвовое соединение NPT с уплотнением ФУМ-лентой обеспечивает герметичность резьбы под рабочие среды (газы, жидкости, пар). Применяется в технологических линиях приборного и трубного хозяйства, системах КИПиА, тепло- и холодильных контурах, где требуются быстросборные разъёмы диаметром 1 1/2″ и резьбовое подключение NPT.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Конструкция — двухфланцевый (две обжимные кольца + гайка) Swagelok, обеспечивающая повторно-демонтируемое уплотнение без сварки. Резьба NPT1 1/2 герметизируется ФУМ-лентой; канал 1 — NPT1 1/2, канал 2 — трубка 1 1/2″. Температурная совместимость ограничена материалами: корпус AISI 316 пригоден для широкого диапазона, уплотнение ФУМ — примерно −60…+260 °C; рабочее давление зависит от толщины стенки трубки и размера, ориентировочно для обжимных систем Swagelok — от десятков до нескольких сотен бар (для малых типоразмеров давление выше), поэтому точные значения следует брать из таблиц производителя.

Экспертные рекомендации по применению

Подбирайте штуцер в соответствии с наружным диаметром и толщиной стенки трубки 1 1/2″; перед сборкой убедитесь в чистоте торцов и отсутствии заусенцев. Намотка ФУМ-ленты должна покрывать резьбу равномерно, не забивая канал; при затяжке используйте рекомендованные моменты для NPT1 1/2 и контролируйте усадку колец при первом пуске. Избегайте циклических механических ударов и коррозионных сред выше рекомендованных температур; при сомнении по давлению/температуре сверяйтесь с перегрузочной таблицей Swagelok для AISI 316 и выполните испытание на герметичность после монтажа.
