SS-2400-1-24RT Swagelok - Штуцер прямой с нар. резьбой обжимной R1 1/2-1 1/2", нерж.

Назначение и принцип работы

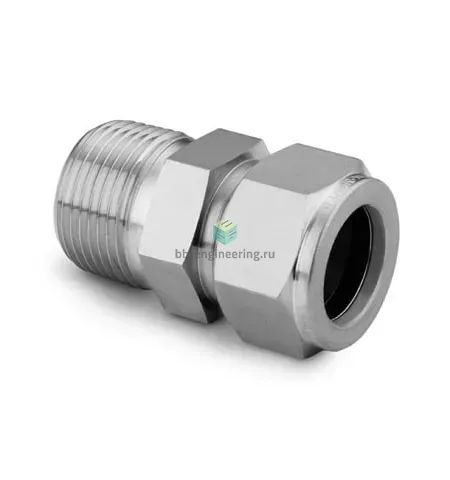

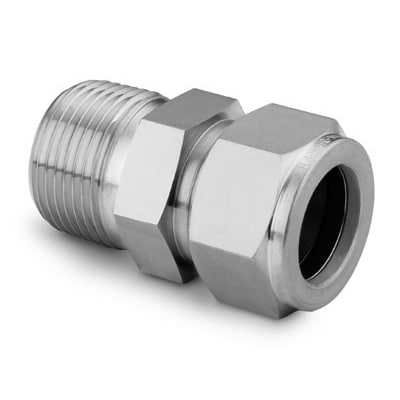

Прямой штуцер с наружной резьбой R1 1/2 — переходное соединение для жёстких трубопроводов и трубок Ø1 1/2" (38,1 мм), предназначенное для подсоединения трубной линии к резьбовому патрубку оборудования. Работает по принципу двухобжимного уплотнения: при затягивании гайки обжимные кольца (ferrules) входят в контакт с трубкой и корпусом, создавая металлическое уплотнение, а резьба герметизируется с помощью ФУМ-ленты (PTFE). Применяется в энергетике, химии, нефтегазе и системах КИПиА для сред от неагрессивных газов до агрессивных жидкостей при высоком давлении.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость и совместимость с большинством технологических сред. Конструкция — двухобжимная (две обжимные втулки + гайка) для надёжной многократной сборки; резьбовое соединение R1 1/2 уплотняется ФУМ-лентой. Типичные рабочие параметры зависят от толщины стенки трубки; ориентировочно диапазон рабочих давлений при штатных стенках — сотни бар, при правильном подборе трубки возможна эксплуатация до уровня, характерного для инструментальных фитингов Swagelok; температурный диапазон при использовании ФУМ-ленты и AISI 316 примерно от −60 °C до +200 °C (ориентировочно, в зависимости от среды).

Экспертные рекомендации по применению

Подбирайте фитинг под точный наружный диаметр и толщину стенки трубки Ø1 1/2" и проверяйте таблицы производителя по допустимым давлениям. При монтаже используйте ФУМ-ленту по направлению резьбы, не перекрывая торец соединения; при первоначальной сборке — довести гайку до контактного положения, затем повернуть дополнительно в пределах, указанных в инструкциях Swagelok для данного размера (уточнить в технической карточке). Избегайте перекрута и механических ударов по обжимным кольцам, контролируйте вибрацию и коррозионную совместимость среды; при сомнении проводите опрессовку и повторную проверку герметичности.
