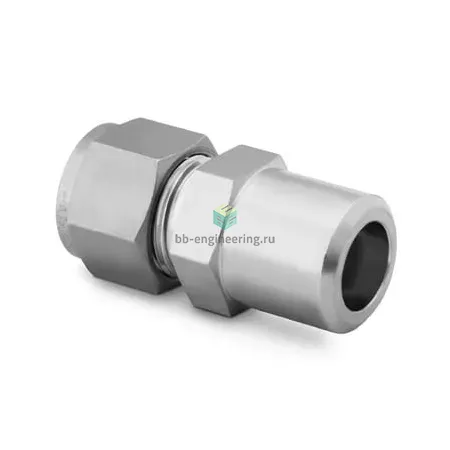

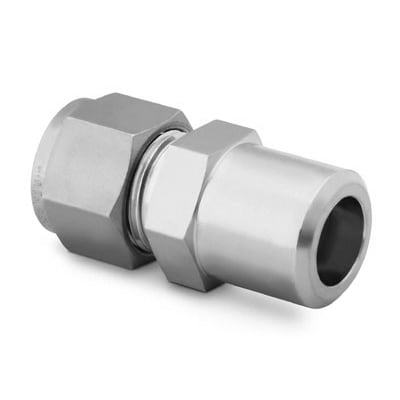

SS-2400-1-24W Swagelok - Штуцер прямой под приварку встык обжимной 1 1/2"-1 1/2", нерж.

Назначение и принцип работы

Обжимной штуцер прямой под приварку встык предназначен для перехода между трубопроводом с приварным патрубком и трубкой диаметром 1 1/2" (OD ≈ 38,1 мм). Решает задачи герметичного подключения в технологических линиях, системах КИПиА, химических, нефтегазовых и энергетических установках. Принцип работы — герметизация трубки за счёт пары обжимных колец (феррулов) и гайки, обеспечивающих механическое и уплотняющее зажатие трубки; противоположный конец — приварной фланец (под приварку встык) дает постоянное сварное соединение с трубопроводом.

Ключевые особенности конструкции

Корпус и феррулы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; один порт — под трубку 1 1/2", второй — приварной под встык 1 1/2". Герметизация — металлическая феррула без уплотнений из эластомеров, что расширяет температурный диапазон эксплуатации. Типичные рабочие давления зависят от толщины стенки трубки и условий сварки; ориентировочно для подобных размеров — до сотен бар при штатных стенках; температурный диапазон эксплуатации компонента при AISI 316 ≈ от криогенных значений до ~+400 °C для металл-мазочных уплотнений.

Экспертные рекомендации по применению

Монтаж: сначала приварить штуцер к трубопроводу, обеспечить зачистку и удаление нагара, затем установить трубку с феррулами и затянуть гайку согласно инструкции производителя (контролировать глубину посадки трубки и отсутствие перекосов). При сварке феррулы/гайку рекомендуется не подвергать нагреву — монтировать обжимную сторону после сварки. Избегать недостаточной или чрезмерной затяжки, резких изгибов и вибраций; при циклических термо- или гидронагрузках применять усиленные фиксирующие элементы и контроль герметичности после сборки. Для точного подбора по давлению и моментам затяжки опираться на таблицы Swagelok и характеристики используемой трубки.
