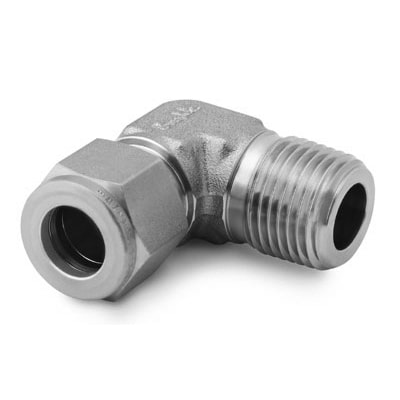

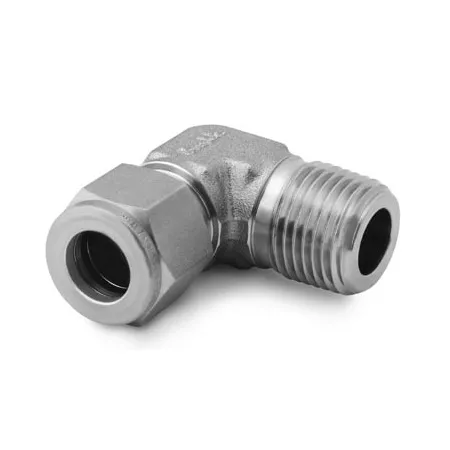

SS-2400-2-24 Swagelok - Штуцер угловой с нар. резьбой обжимной NPT1 1/2-1 1/2", нерж.

Назначение и принцип работы

Угловой штуцер обжимного типа Swagelok SS-2400-2-24 предназначен для перехода с резьбового NPT-порта на трубную линию Ø 1 1/2″ с сохранением герметичности и механической прочности соединения. Работает по принципу двухколпачкового обжима: при затяжке гайки два обжимных кольца (феррула) формируют металлическое уплотнение на трубке, а резьбовой столик NPT 1 1/2 обеспечивает присоединение к аппарату с уплотнением ФУМ-лентой на коническую резьбу.

Ключевые особенности конструкции

Корпус и феррулы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для воды, паров, инертных и многих химических сред. Конструкция — обжим с двумя кольцами и гайкой, канал 1 — резьба NPT 1 1/2, канал 2 — трубное подключение 1 1/2″. Резьбовое уплотнение выполняется ФУМ-лентой. Рабочие давления зависят от диаметра и толщины трубки и условий, типично — до нескольких сотен бар для малых диаметров; температурный диапазон металла до ≈+400°C (ограничивается уплотнениями и средой).

Экспертные рекомендации по применению

Подбирайте штуцер под точный наружный диаметр и толщину стенки трубки 1 1/2″, используйте оригинальные феррулы и гайки Swagelok; наносите ФУМ-ленту на коническую резьбу аккуратно, не загрязняя герметизируемую поверхность. Монтируйте с контролем момента/хода затяжки по инструкциям производителя, избегайте перекоса трубки при обжиме и повторного использования феррул. Для вибрационных и критичных газовых систем применяйте дополнительные опоры и периодически проверяйте герметичность.
