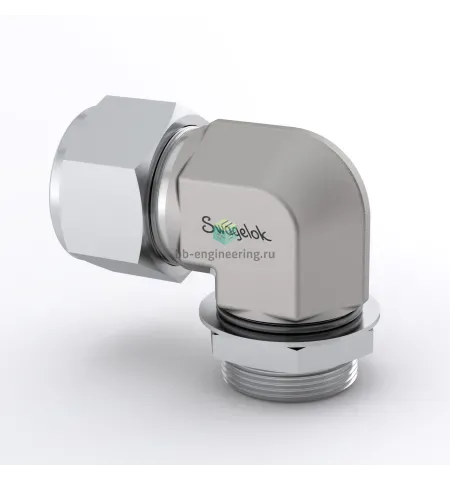

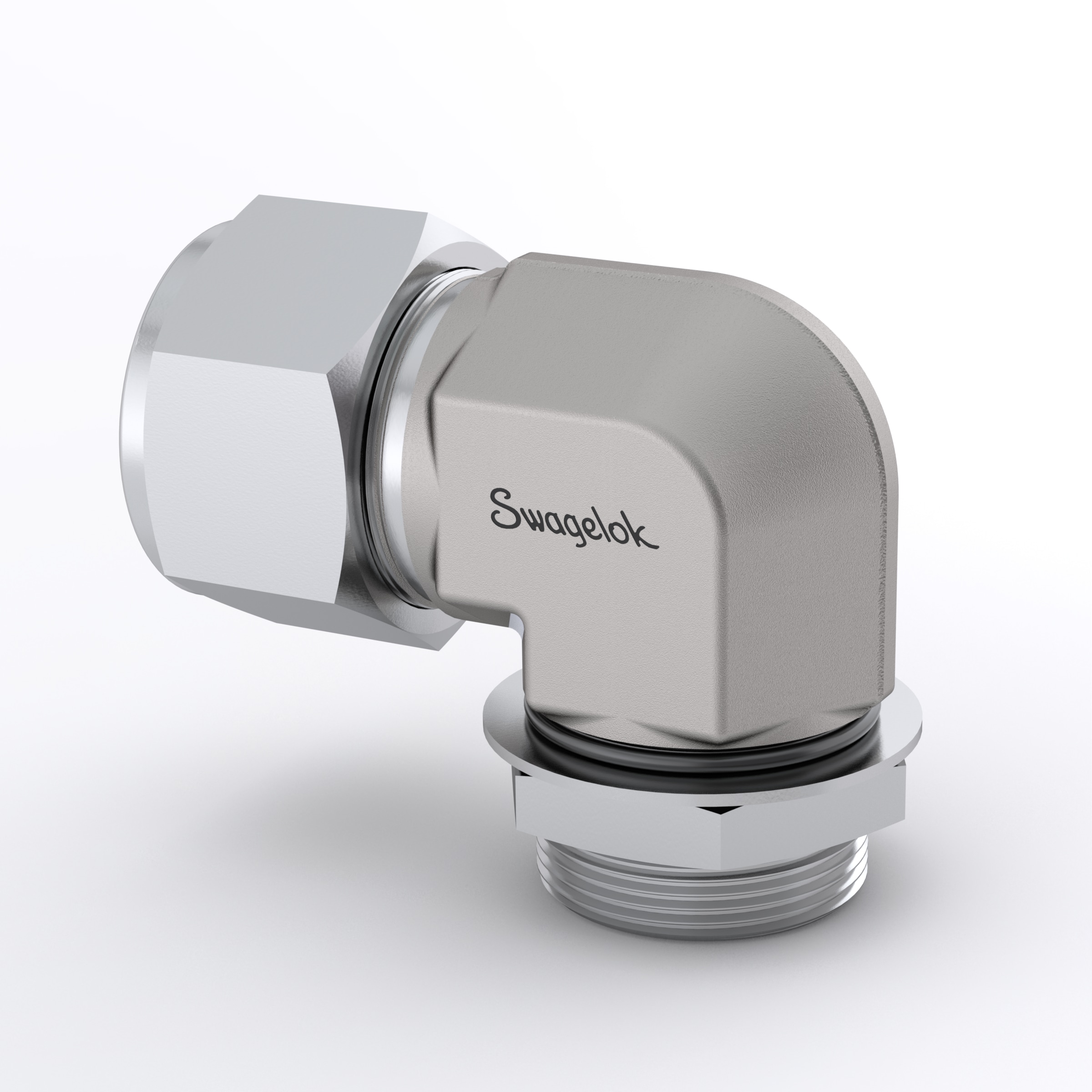

SS-2400-2-24ST Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 1 7/8"-12-1 1/2", нерж.

Назначение и принцип работы

Угловой поворотный штуцер Swagelok с наружной резьбой UNF 1 7/8″-12 и ответным присоединением для трубки 1 1/2″ предназначен для сопряжения магистралей в системах приборного и технологического оборудования (инструментация, гидравлика, химические линии, пар и газ). Работает по принципу обжимного соединения двух-обоймной (two-ferrule) системы: при затяжке гайки задняя и передняя обоймы фиксируют трубку, а выступающее уплотнительное кольцо O‑ring обеспечивает дополнительную герметизацию резьбового узла и предотвращает протечки при вибрации и осевых нагрузках.

Ключевые особенности конструкции

Корпус и обоймы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Конструкция: поворотный угловой штуцер с двумя обжимными кольцами и гайкой; резьбовое уплотнение — выступающее O‑ring (материал уплотнения подбирается по среде: например Viton для температур примерно −20…+150 °C). Диаметры и резьба: UNF 1 7/8″-12 (канал 1) — наружная резьба, канал 2 — трубка 1 1/2″. Рабочие температуры и давление зависят от выбранного O‑ring и толщины трубки; при правильном подборе материалов изделие применимо в широком интервале от криогенных условий до нескольких сотен °C и в диапазоне давлений, типичных для промышленных обжимных систем (ориентировочно — единицы до сотен бар в зависимости от трубки и сборки).

Экспертные рекомендации по применению

Подбирайте материал O‑ring под рабочую среду и температуру; проверяйте соответствие прочности трубки расчётному давлению. Перед сборкой обеспечьте чистую, ровную торцовую поверхность трубки и правильную посадку передней/задней обоймы. Собирайте по рекомендациям производителя (последовательность установки обойм, момент/число оборотов гайки) и используйте динамометрический ключ при необходимости. Избегайте повторного использования обойм и деформированных трубок, контролируйте утечки и герметичность после первого запуска; при вибрации и циклических нагрузках дополняйте контрольную проверку уплотнений.
