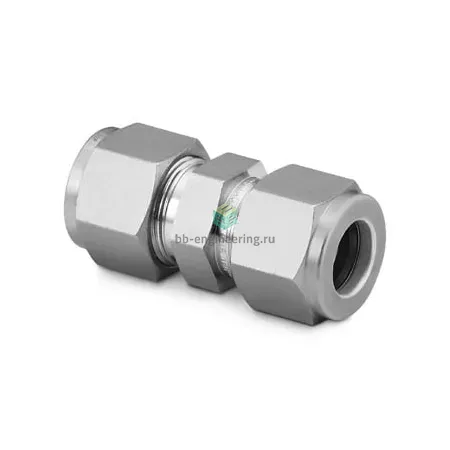

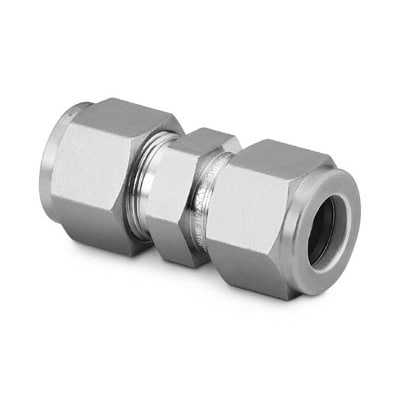

SS-2400-6 Swagelok - Соединитель прямой обжимной 1 1/2", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-2400-6 предназначен для герметичного соединения трубок диаметром 1 1/2″ (38,1 мм) в технологических линиях среды: газ, пар, сжиженные среды, масла и химические жидкости. Герметизация достигается не резьбовым уплотнением (Тип уплотнения резьбы: -), а механическим обжимом двух обжимных колец (фирменная двухфerrульная система) и гайки, что обеспечивает повышенную виброустойчивость и повторяемость соединения при циклических нагрузках. Конструкция рассчитана на стационарные и переносные установки КИПиА, местах отбора проб и подводах к анализаторам, где требуется отсутствие утечек и минимальное турбулентное падение давления.

Ключевые особенности конструкции

Корпус и монтажные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Обжимная схема — две обжимные втулки и гайка — обеспечивает уплотнение за счёт пластического контакта втулок с внешней поверхностью трубки. Так как уплотнение не резьбовое, важно отсутствие нарезного уплотнения в данных изделиях. Диапазон рабочих условий зависит от материала трубки и стенки, но типично такие фитинги применимы от вакуума до высоких давлений (практически десятки — сотни бар при соответствующей трубке) и рабочих температур, ограниченных свойствами AISI 316 и среды (ориентировочно от низких температур до нескольких сотен °C); для конкретных давлений/температур следует руководствоваться паспортом изделия и таблицами Swagelok.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отрезанную и фаскованную трубку, удалить задиры. Вставить трубку до упора в корпус, завинтить гайку вручную и завершить обжим согласно рекомендованной процедуре производителя и моментам затяжки/числу оборотов для диаметра 1 1/2″; при отсутствии данных используйте калиброванный динамометрический инструмент и протокол контроля герметичности после сборки. Избегать перетяжки и повторного использования деформированных обжимных колец — при сомнении заменить комплект. Для агрессивных сред и критичных по утечкам схем согласовывайте материал трубки и монтаж с поставщиком.
