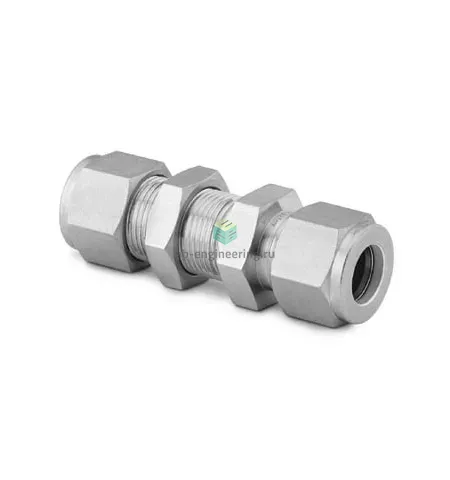

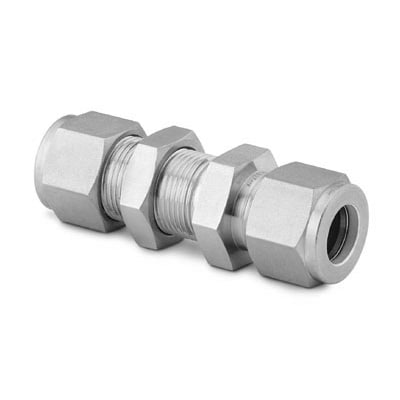

SS-2400-61 Swagelok - Соединитель панельный обжимной 1 1/2", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-2400-61 предназначен для ввода и соединения трубопроводов на панели приборов и распределительных щитах в системах измерения, отбора проб и трубопроводах технологического оборудования. Форма — соединитель панельный с проходным отверстием для трубки Ø 1 1/2" (38,1 мм); уплотнение резьбы отсутствует, герметичность обеспечивается обжимной двухкольцевой конструкцией: при затяжке гайки наружное и внутреннее обжимные кольца («фerrules») деформируют трубку и создают металлическое уплотнение, стойкое к вибрации и циклическим нагрузкам. Деталь решает задачу надежного герметичного ввода трубопровода через панель при работе с газами и жидкостями в агрессивных средах.

Ключевые особенности конструкции

Корпус и комплект обжимных колец выполнены из коррозионностойкой стали AISI 316, что обеспечивает химическую стойкость и совместимость с большинством рабочих сред (включая воды, пар, инертные и агрессивные химические среды). Конструкция — двухобжимная (two-ferrule) с гайкой для обжима; тип уплотнения резьбы — отсутствует (герметизация по обжиму). Рабочие параметры зависят от толщины стенки трубки и конкретной схемы монтажа; типичные эксплуатационные диапазоны для AISI 316 позволяют применять узел в температурном интервале от криогенных условий до нескольких сотен градусов Цельсия при соблюдении рекомендаций производителя и допустимых давлений трубопровода.

Экспертные рекомендации по применению

При подборе учитывайте наружный диаметр 1 1/2" и толщину стенки трубки, соответствующую рабочему давлению. Монтировать согласно инструкциям Swagelok: обеспечить прямолинейность трубы, предварительно согнуть только по допустимым радиусам, затягивать гайку до образования равномерного обжима и проверять герметичность испытанием давлением. Избегать повторного использования деформированных ferrule'ов; при демонтаже заменять кольца. Типичные ошибки — недостаточная или чрезмерная затяжка, монтаж с повреждённой трубкой, невыполнение требований к зазору панели. Для критичных режимов используйте динамометрический ключ и документацию производителя.
