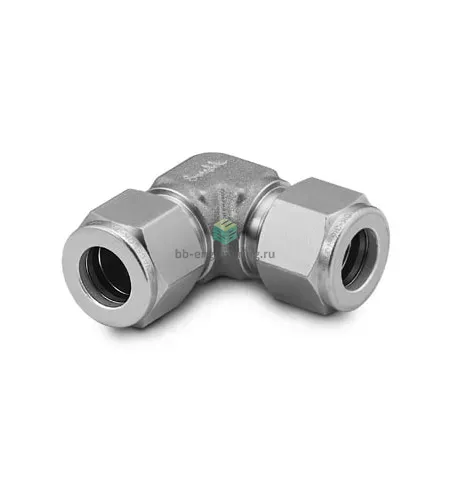

SS-2400-9 Swagelok - Соединитель угловой обжимной 1 1/2", нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok SS-2400-9 предназначен для герметичного соединения твердостенных трубок диаметром 1 1/2″ (38,1 мм) в линиях технологических сред: пара, вода, нефть, природный газ и агрессивные химические среды при промышленной эксплуатации. Работает по принципу двухобжимной системы: при затяжке гайки переднее и заднее обжимные кольца пластически деформируются на трубке, формируя металло‑металлическое уплотнение и механическую фиксацию без применения резьбового уплотнения. Конструкция обеспечивает повторяемость сборки и низкую вероятность протечек при вибрации и температурных циклах.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, общая категория материала — нержавеющая сталь, что обеспечивает коррозионную стойкость в широком диапазоне сред. Двухкольцевая схема повышает механическую надежность по сравнению с однообжимными системами. Соединитель рассчитан на эксплуатацию в типовых промышленных диапазонах температур и давлений: рабочее давление определяется толщиной стенки трубки и условиями системы, ориентировочно соответствует значениям, характерным для трубопроводной арматуры аналогичного диаметра (см. паспорт трубопровода); температурный диапазон эксплуатационной стойкости материала AISI 316 позволяет использовать изделие при температурах от низкотемпературных режимов до сотен °C при отсутствии полимерных уплотнений.

Экспертные рекомендации по применению

Перед установкой обеспечить чистую торцовую поверхность и отсутствие фасок на трубке; удалить заусенцы и проверить торцевое прилегание до упора. Монтировать по рекомендациям производителя: первоначальная затяжка гайки вручную с последующим доводом ключом по установленным оборотам/моментам (следовать технической карте Swagelok для размера 1 1/2″). Избегать повторных сборок при повреждённых обжимных кольцах — заменять кольца и гайку при повторном монтаже. Контролировать совместимость среды с AISI 316 (в присутствии хлорид‑ионов требуется проверка на межкристаллитную коррозию). При высоких давлениях и критичных процессах проводить гидроиспытание и контроль герметичности после монтажа.
