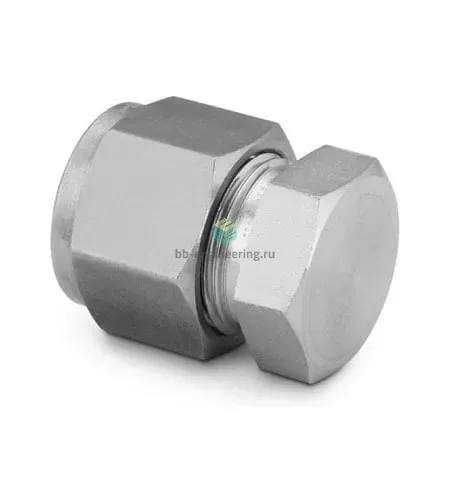

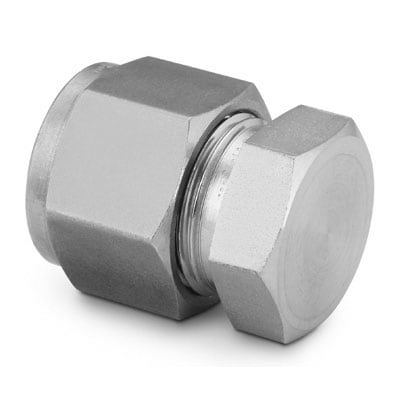

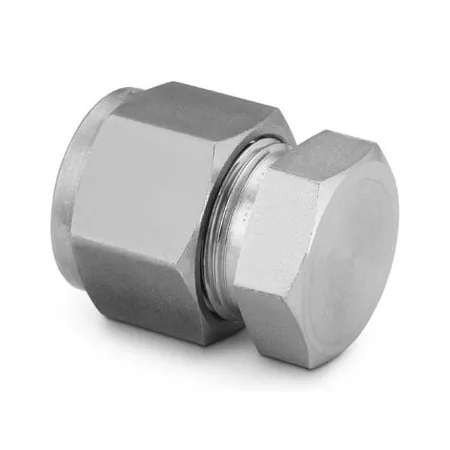

SS-2400-C Swagelok - Заглушка на трубку обжимная 1 1/2", нерж.

Назначение и принцип работы

Заглушка обжимная для трубки 1 1/2" (38,1 мм) предназначена для герметичного запирания конца трубопровода в системах измерения, технологических линиях и распределительных магистралях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое и/или комбинированное уплотнение на торце трубки без применения резьбового уплотнителя (Тип уплотнения резьбы: отсутствует). При монтаже кольца сжимают стенку трубки, перекрывая поток рабочей среды — газов, жидкостей и коррозионно-активных сред при эксплуатации в рамках свойств AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал корпуса: сталь нержавеющая AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — двухфerrуловая обжимная система Swagelok, не требующая уплотнительных прокладок на резьбе. Рабочая среда: инертные и активные газы, рабочие и технические жидкости. Температурный диапазон эксплуатации металлического узла ориентировочно от −50 °C до +427 °C (зависит от уплотнительных вставок и среды); рабочее давление определяется характеристиками самóй трубки и толщиной стенки — для проектирования использовать таблицы допустимого рабочего давления производителя.

Экспертные рекомендации по применению

Перед установкой обеспечить ровный торец и снятие фаски, удалить заусенцы; обеспечить правильную глубину посадки трубки в корпус. Затягивать гайку по регламенту производителя Swagelok (до пальцевой затяжки, затем выполнить рекомендуемую на размер доп. количество оборотов согласно таблице), избегать перетяжки — это приводит к деформации кольца и протечкам. Для контроля применять методы протечки (вакуум, мыльный раствор, масс-спек). В вибронагруженных и цикличных режимах использовать опоры/хомуты и регулярные инспекции. Для расчёта долговечности и допуска по давлению опираться на спецификации трубки 1½" и инструкцию Swagelok.
