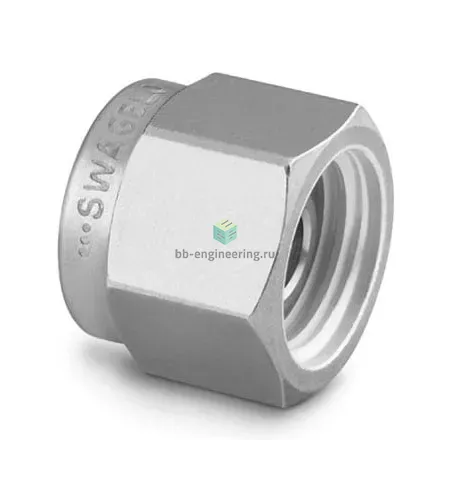

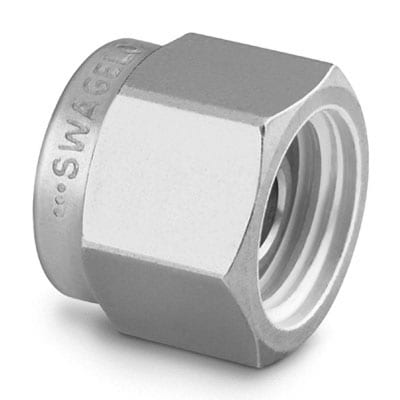

SS-2400-P Swagelok - Заглушка в обжимной фитинг 1 1/2", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия трубопроводов и контуров инструментальной и технологической арматуры при размерах подключения 1 1/2″ (38,1 мм). Модель SS-2400-P использует классический двухобжимной механизм Swagelok: передняя и задняя обжимные втулки размещаются на торце трубки и при затяжке гайки формируют метал-то-метал контакт и коническое уплотнение, исключающее подтекание жидких и газовых сред, включая вакуумные линии и коррозионно-агрессивные среды.

Ключевые особенности конструкции

Корпус и основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с водой, водяным паром, гидроуглеводородами, инертными и технологическими газами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, тип уплотнения резьбы отсутствует (уплотнение — компрессионное). Применим в широком температурном диапазоне (приблизительно от −196 °C для крио до порядка +400 °C в зависимости от среды) и при рабочих давлениях, определяемых толщиной стенки и материалом трубки; при штатном подборе может выдерживать рабочие режимы промышленных технологических линий и систем КИПиА.

Экспертные рекомендации по применению

Подбирайте заглушку под фактический наружный диаметр и толщину стенки трубы 1 1/2″ и используйте оригинальные обжимные кольца Swagelok. Подготовьте торец трубки: ровная, снятая фаска и отсутствие заусенцев обязательны для правильного садки втулок. Момент затяжки — по регламенту производителя с последующей проверкой герметичности под давлением; избегайте многократного повторного использования изношенных втулок. Учитывайте совместимость с хлорсодержащими средами (риск SCC) и циклическими температурными нагрузками — при вибрации и тепловой усадке рекомендуется контроль затяжки и ревизия уплотнений.
