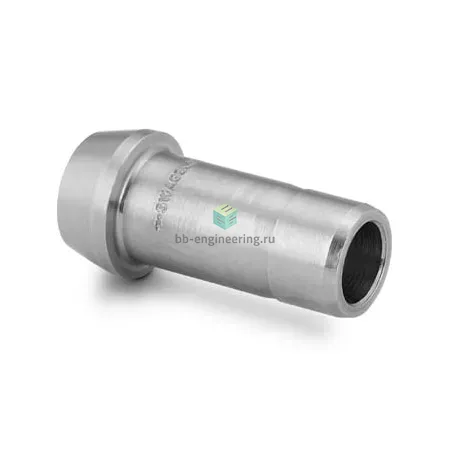

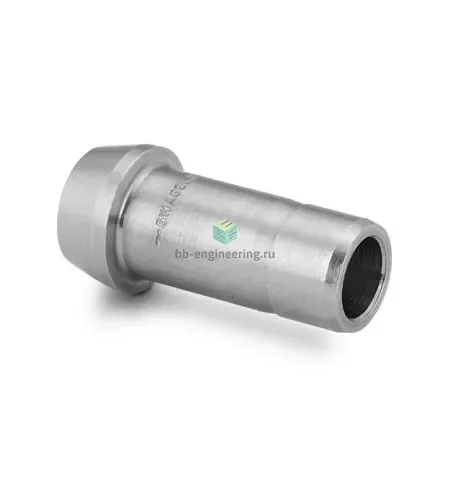

SS-2400-PC Swagelok - Соединитель прямой втулочный обжимной 1 1/2", нерж.

Назначение и принцип работы

Соединитель прямой втулочный SS-2400-PC Swagelok предназначен для герметичного соединения трубок диаметром 1 1/2″ в технологических линиях измерения, отбора проб, паровых и жидкостных магистралей. Работает по принципу двухколецовой обжимной фиксации: при затяжке гайки втулка и заднее обжимное кольцо формируют металло-металлическую или металло-пластичную уплотнительную посадку на торце трубки, обеспечивая повторяемую герметичность без резьбового уплотнения. Изделие решает задачи быстрой сборки разъемных участков при давлении и вибрациях, сохраняя прочность соединения и минимизируя утечки.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, общая материальная группа — сталь нержавеющая. Конструкция — обжим трубки с помощью двух обжимных колец и гайки (two-ferrule system) обеспечивает высокую механическую прочность и повторяемость сборки. Подключение рассчитано на трубку 1 1/2″; уплотнение резьбы не требуется. Применима в агрессивных средах (вода, пар, нефтехимия, инертные газы); термостойкость и коррозионная стойкость соответствуют свойствам 316 SS. Рабочее давление определяется выбором трубки и толщиной стенки; для промышленных монтажей с 1½″ трубами ориентировочно допускаются давления порядка десятков — порядка ~100 бар при корректном подборе трубы и монтажа; температурный диапазон конструктивно ограничен характеристиками 316 SS и уплотнений, типично от криогенных значений до нескольких сотен °C.

Экспертные рекомендации по применению

Подбирайте толщину стенки и материал трубки совместно с SS-2400-PC: давление и циклическая нагрузка зависят от трубного сечения. При монтаже соблюдайте момент затяжки, рекомендованный производителем, и последовательность установки двух колец; повторно используйте заднее кольцо с осторожностью — при сомнении заменяйте. Избегайте перекоса трубки и перегрева при сварке вблизи фитинга; контролируйте уплотнение при испытаниях давлением. Для агрессивных сред выбирайте 316L при необходимости пониженной углеродности и учитывайте совместимость уплотнительных материалов.
