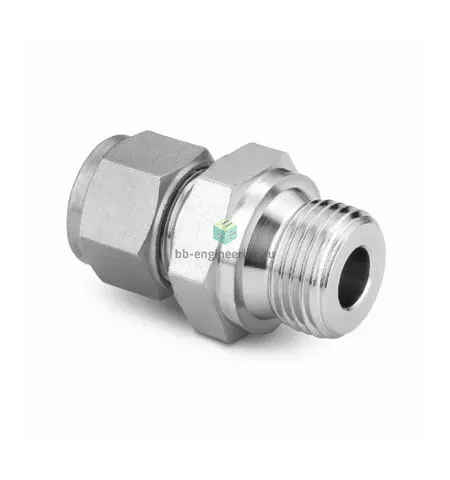

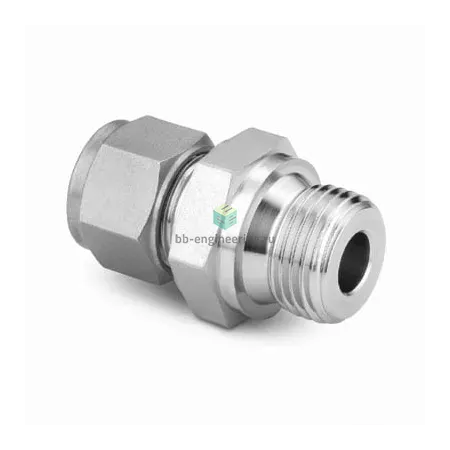

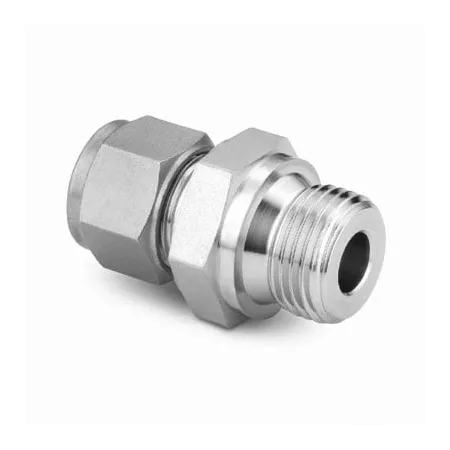

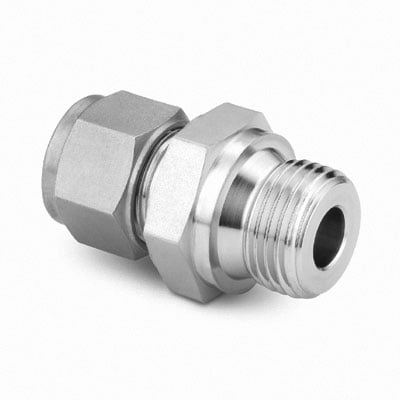

SS-25M0-1-16RS Swagelok - Штуцер прямой с нар. резьбой обжимной G1-25 мм, нерж.

Назначение и принцип работы

Обжимной штуцер с наружной резьбой G1 и под подключение трубки Ø25 мм предназначен для герметичного присоединения трубопроводов в технологических линиях бытовых, химических и промышленных систем. Конструкция на базе двух обжимных колец обеспечивает создание торцевого и упорного уплотнения при механическом осевом сжатии, а резинометаллическое кольцо USIT по DIN 3852‑2 (форма A) гарантирует герметизацию резьбового соединения. Продукт решает задачи передачи жидкостей и газов под давлением, подключения измерительных приборов и отбора проб, при этом обеспечивает повторяемость и простоту обслуживания.

Ключевые особенности конструкции

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, стойкой к коррозии агрессивных сред. Тип конструкции — двухкольцевая система с гайкой и двумя обжимными кольцами, совместимая с трубками Ø25 мм. Резьбовое уплотнение — резинометаллическое кольцо USIT (DIN 3852‑2, форма A) обеспечивает герметичность резьбы без применения паст и лент. Рабочие среды: вода, пар, технические и агрессивные жидкости, инертные и технологические газы. Пригодный диапазон рабочего давления зависит от стенки трубки и условий монтажа; типично для подобных обжимных соединений — до ~250 бар; температурный интервал уплотнений типично −40…+120 °C (при специальных эластомерах — до ≈+200 °C).

Экспертные рекомендации по применению

Подбирайте штуцер под фактический наружный диаметр 25 мм и требуемую толщину стенки трубки; используйте цельную трубку без сколов и фасок на торце. При монтаже следуйте инструкции производителя: подготовка торца, сборка двухколечной системы и затяжка с контролем момента или числа оборотов по таблице Swagelok, последующая проверка на утечку (герметичность при давлении пробойки). Избегайте повторного многократного использования не деформированных обжимных колец при критичных давлениях — рекомендована замена при демонтаже. Для агрессивных сред и высоких температур согласуйте тип эластомера уплотнения.
