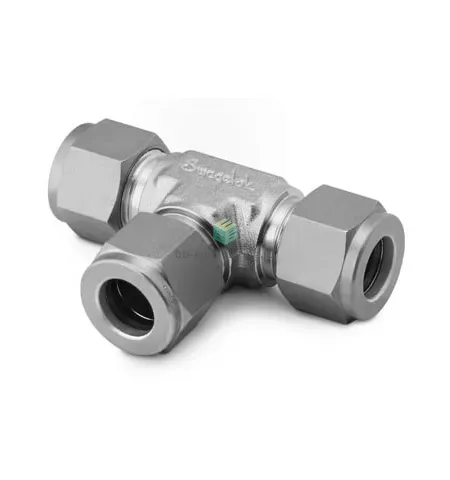

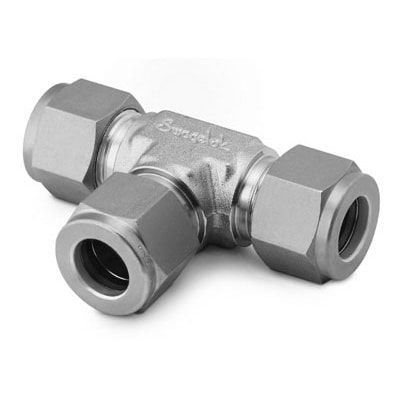

SS-25M0-3-25M-12M Swagelok - Тройник T-образный обжимной 25-12 мм, нерж.

Назначение и принцип работы

Обжимной тройник T‑образной формы предназначен для ответвления и объединения линий технологических сред в системах измерений, подачи газа и жидкости, а также в вакуумных и коррозионно‑активных установках. Соединение реализовано методом обжима трубки двумя обжимными кольцами (фереджами) и гайкой, что обеспечивает плотное безрезьбовое уплотнение перехода 25–12 мм (канал 1: 25 мм OD трубка; канал 2: 12 мм OD трубка). Работает за счёт механического вдавливания переднего и заднего фереджа в наружную поверхность трубки, создавая герметичный контакт без сварки или резьбовых адаптеров.

Ключевые особенности конструкции

Корпус и фереджи изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — стандартное обжимное исполнение Swagelok с двумя кольцами и гайкой; резьбовых уплотнений нет. Применимы трубки OD 25 мм и 12 мм; рабочее давление зависит от материала и толщины стенки трубки: для типичных нержавеющих трубок 12 мм допустимые значения могут достигать порядка 414 бар (6000 psi) при соответствующей толщине стенки, для 25 мм ожидаемые рабочие давления — в диапазоне сотен бар (уточнять по таблицам производителя). Температурный диапазон эксплуатации при металлическом контакте примерно от криогенных значений (~-196 °C) до +400 °C, в зависимости от среды и уплотнительных материалов.

Экспертные рекомендации по применению

Подбирайте трубу точного наружного диаметра 25 и 12 мм и соответствующей толщины стенки по давлению. Торцевать и дебарбировать край, обеспечивая посадку до упора; затягивать гайку по рекомендациям производителя — контролируемым моментом или числом оборотов после свинчивания «от руки» (см. таблицу Swagelok для конкретного размера). Избегайте перекоса и повторного многократного перетягивания: при демонтаже проверяйте состояние фереджей и при заметных следах деформации заменяйте. Для критичных давлений и газов проводите опрессовку и подтяжку после первых рабочих часов.
