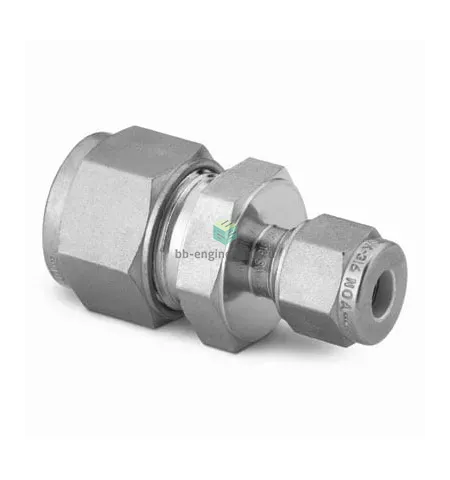

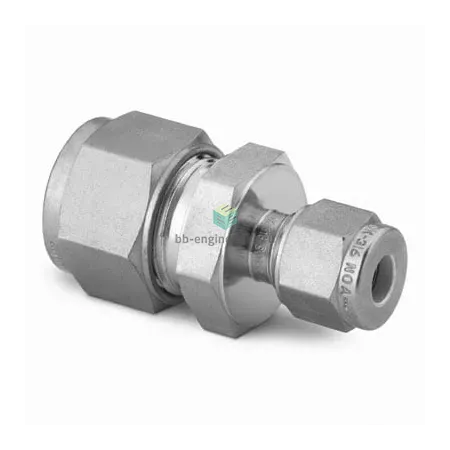

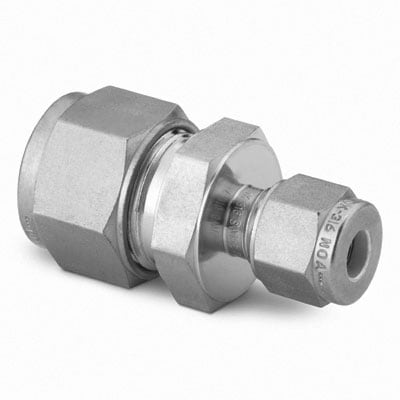

SS-25M0-6-16 Swagelok - Соединитель прямой обжимной 25 мм-1", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok с подключением 25 мм – 1" предназначен для герметичного соединения металлических трубопроводов в технологических системах передачи газов и жидкостей. Конструктивно реализован как соединитель прямой с обжатием трубки двумя обжимными кольцами и гайкой: при затяжке создаётся металл-металл седловое уплотнение, обеспечивающее повторяемую плотность соединения без использования резиновых уплотнений. Решает задачи монтажа межсистемных переходов между трубками Ø25 мм и 1" (≈25,4 мм) в линиях измерения, отбора проб, энергетики и технологических установках.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с агрессивными средами. Двухкольцевая система обеспечивает надежную газонепроницаемость и виброустойчивость. Применимы типичные рабочие среды: инертные, технологические газы, вода, масла и многие химические жидкости. Температурный диапазон эксплуатации определяется материалом и средой (ориентировочно от криогенных значений до нескольких сотен градусов Цельсия); допустимое рабочее давление зависит от геометрии трубки и толщины стенки и может достигать значений порядка сотен бар при корректном подборе трубного материала и монтажа.

Экспертные рекомендации по применению

При подборе учитывайте точные наружные диаметры и толщину стенки трубы: соединитель рассчитан на жесткие металлические трубки Ø25 мм и 1". Подготовка труб — прямой отрез, удаление заусенцев и контроль концентричности необходимы для герметичности. Затягивайте гайку рекомендованным моментом производителя, избегайте перетяжки и ударных нагрузок. При демонтаже осматривайте и при сомнении заменяйте обжимные кольца. Перед вводом в эксплуатацию выполнить проверку на герметичность (пневмо/гидроиспытание) и учесть особенности совместимости материалов в узлах перехода (галваническая коррозия).
