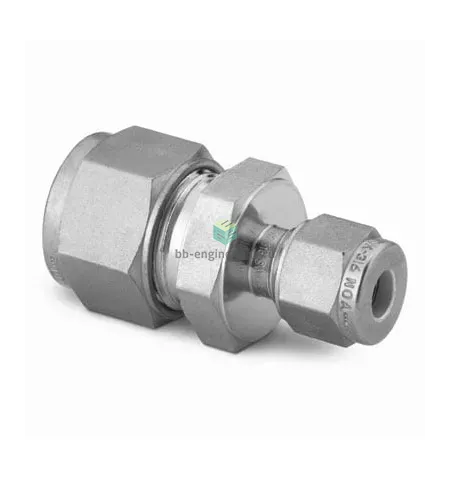

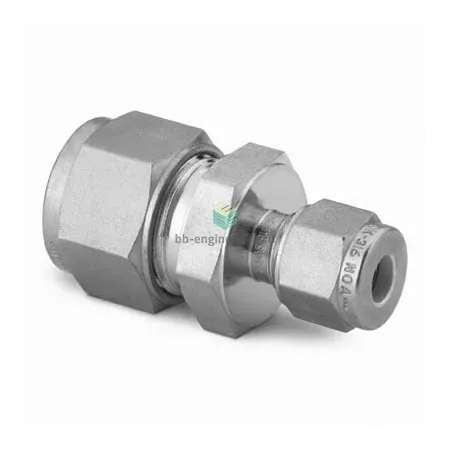

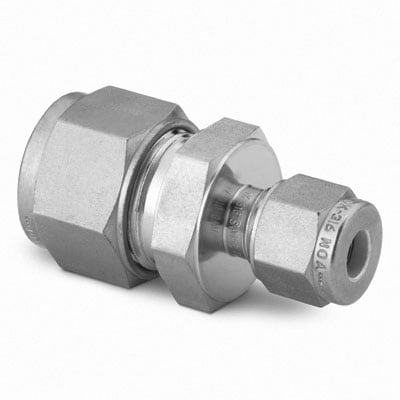

SS-25M0-6-18M Swagelok - Соединитель прямой обжимной 25-18 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель для перехода 25–18 мм служит для герметичного соединения трубок Ø25 мм и Ø18 мм в линиях измерения, отбора проб, гидравлики и технологических магистралей. Конструкция двух обжимных колец и гайки обеспечивает уплотнение за счёт осевого сжатия первой (запорной) и второй (опорной) оправок: при затяжке гайки оправки пластично врезаются в трубку и создают металлометаллическое, стойкое к вибрации и перепадам давления соединение.

Ключевые особенности конструкции

Корпус и рабочие элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Тип уплотнения — обжим двух колец (metal-to-metal), без эластомерных прокладок, что расширяет температурный диапазон применения (типично от −196 °C до +400 °C в зависимости от среды). Рабочее давление определяется диаметром и толщиной стенки трубки; ориентировочно: до ~350 бар для 18 мм и до ~200 бар для 25 мм при стандартных стенках — точные значения по каталогу производителя/расчёту трубопровода.

Экспертные рекомендации по применению

Подбирать согласно материалу и толщине стенки трубки, резать и фасковать трубку перпендикулярно, удалять заусенцы и контролировать глубину посадки. Затягивать по регламенту производителя (обычно ручное положение + 1¼–1½ оборота ключом) либо по табличному моменту; избегать повторного многократного использования деформированных оправок. Проверять герметичность гидравлическим/пневматическим испытанием, учитывать циклические перегрузки, вибрации и температурные расширения при трассировке и фиксации трубопровода.
