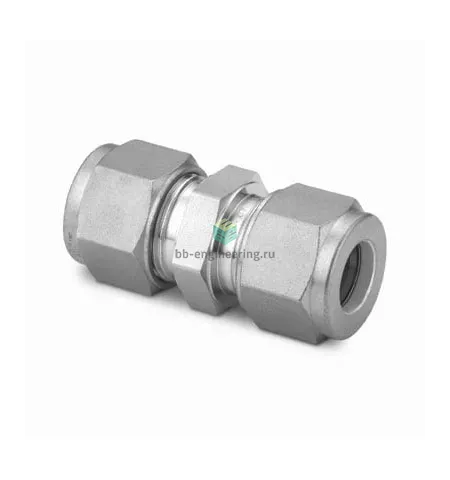

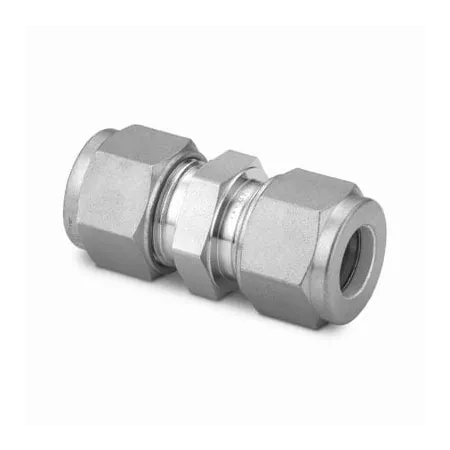

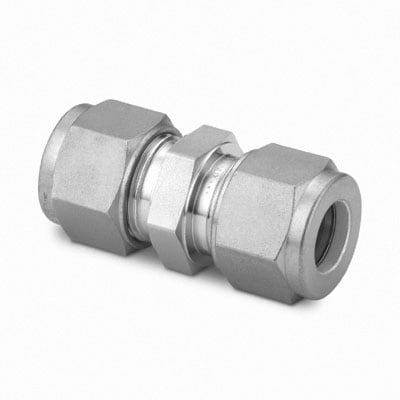

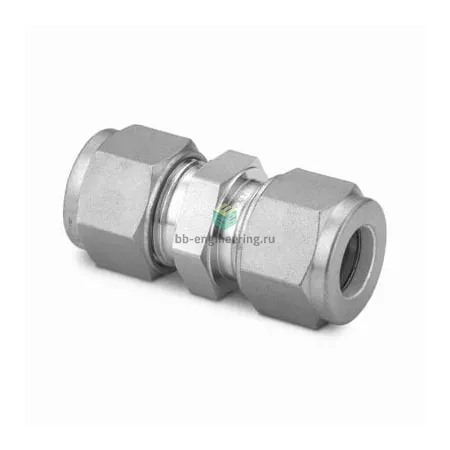

SS-25M0-6 Swagelok - Соединитель прямой обжимной 25 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok для труб Ø25 мм (SS-25M0-6) предназначен для герметичного соединения трубопроводов в технологических и контрольно-измерительных системах. Работает по принципу двухобоймового ("двух фервул") обжима: при затяжке гайки передняя и задняя обоймы пластически деформируются, фиксируя и уплотняя трубку без сварки или резьбовых переходников. Применяется для передачи жидкостей и газов в системах высокого качества и чистоты, где требуется разборное, компенсирующее термоусадку соединение.

Ключевые особенности конструкции

Корпус и фервулы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Тип исполнения — прямой соединитель с двухобоймовым обжимом и гайкой; диаметр подключения 25 мм. Металлическое уплотнение обеспечивает широкий температурный диапазон эксплуатации (ориентировочно от −196 °C до +400 °C в зависимости от среды) и практические рабочие давления, зависящие от толщины трубки (как пример — до ~250 бар при соответствующей трубке и стенке). Соединитель совместим с водой, сжатым воздухом, маслами, технологическим паром и большинством коррозионно-активных сред при использовании труб из нержавеющей стали.

Экспертные рекомендации по применению

Подбирайте соединитель в паре с трубкой соответствующей прочности и стенки; давление системы ограничивается трубкой, а не только фитингом. Перед монтажом торец трубки должен быть ровно обрезан и очищен; соблюдайте глубину посадки и последовательность затяжки по монтажной таблице производителя — после затяжки до упора рекомендуют добивать гайку дополнительным контролируемым поворотом (см. инструкцию Swagelok для Ø25 мм). Избегайте перекосов, внешних осевых нагрузок и повторного многократного использования деформированных обойм без их замены. Обязательна проверка на утечки после сборки и периодический контроль при термоштатировании и вибрации.
