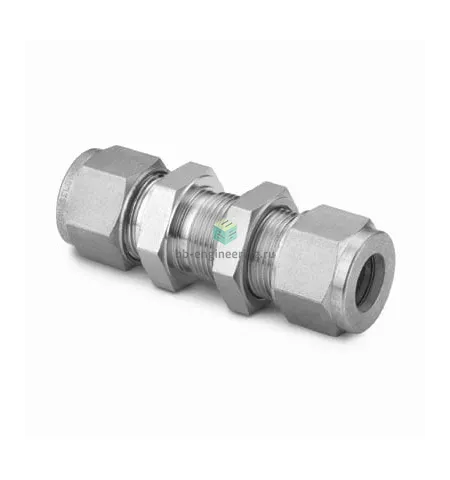

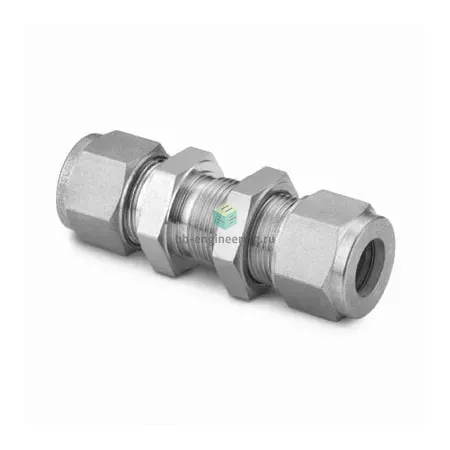

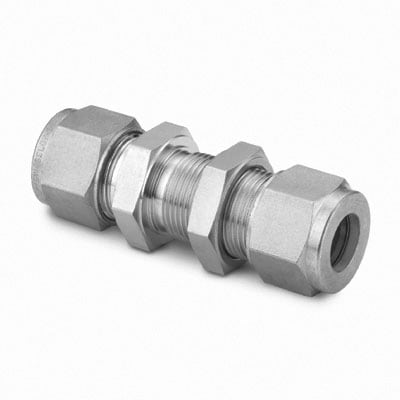

SS-25M0-61 Swagelok - Соединитель панельный обжимной 25 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель для трубок Ø25 мм предназначен для герметичного присоединения трубопроводов к монтажным панелям в технологических установках, системах отбора проб, гидравлике и газовой аналитике. Работа основана на классическом двухколечном обжимном принципе Swagelok: при затяжке гайки фасонные обжимные кольца обеспечивают поэтапное центровое сжатие и металлоконтактную уплотняющую посадку на трубке Ø25 мм, что исключает необходимость резьбовых уплотнений и минимизирует протечки.

Ключевые особенности конструкции

Корпус и вспомогательные детали выполнены из нержавеющей стали AISI 316 (материал корпуса указан), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, панельный тип фитинга; уплотнение резьбы отсутствует (без уплотнительных прокладок). Применим для рабочих сред: инертных и технических газов, пара, жидкостей общего и агрессивного состава. Ориентировочный диапазон рабочих давлений — до ≈413 бар (6000 psi) в зависимости от толщины и материала трубки; температурный диапазон эксплуатации при использовании AISI 316 — от криогенных значений (около −196 °C) до порядка +400 °C, точные границы зависят от комплектующих и условий применения.

Экспертные рекомендации по применению

Подбирайте толщину трубки и её материал согласно давлению установки; при монтаже соблюдайте момент затяжки, рекомендованный производителем, чтобы обеспечить правильную посадку двух колец. Перед установкой удаляйте заусенцы, контролируйте соосность панели и трубки; при повторном использовании обжимных колец предпочтительна их замена. Избегайте усилий на изгиб в месте соединения и агрессивной механической вибрации — возможна потеря герметичности. Для критичных сред и температур согласуйте комбинацию материалов и предельные режимы с документацией Swagelok.
