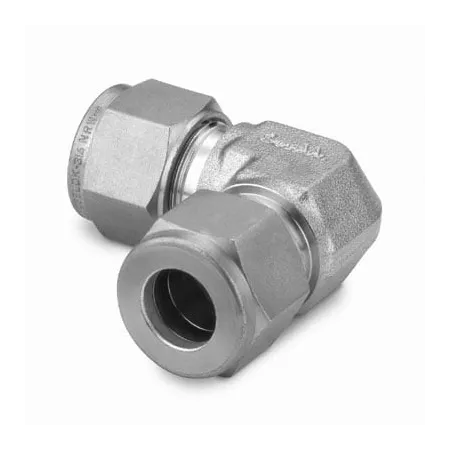

SS-25M0-9 Swagelok - Соединитель угловой обжимной 25 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok SS-25M0-9 предназначен для герметичного изменения направления трубопровода с трубкой Ø25 мм в системах измерения, пробоотбора, технологических линиях и вакуумных установках. Конструкция двухобжимного фитинга (две обжимные гильзы и гайка) обеспечивает плотное захватывание трубки AISI 316 без применения резьбового уплотнения; уплотнение создаётся за счёт пластической деформации обжимных колец и плотного контакта корпуса с трубкой, что позволяет работать с жидкостями и газами, в том числе агрессивными средами.

Ключевые особенности конструкции

Корпус и штатные элементы выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость и совместимость с широким набором сред. Форма — угловой (90°), подключение — под трубку Ø25 мм. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (double-ferrule), без резьбового уплотнения. Рабочие температуры для металлической версии обычно в пределах примерно -54 °C … +427 °C; рабочее давление зависит от материала и толщины стенки трубки: при стандартных стенках 1,5–2,0 мм практические рабочие давления находятся в диапазоне сотен бар (конкретное значение определяется по справочным таблицам производителя и рассчитанной прочностью трубки).

Экспертные рекомендации по применению

Перед монтажом используйте трубку Ø25 мм с допустимой толщиной стенки, соблюдайте перпендикулярную резку и тщательное удаление заусенцев. Сборка: собрать гайку и обжимные кольца, вставить трубку до упора корпуса, затянуть от руки и затем ключом на рекомендуемое дополнительное число оборотов (ориентировочно 1–1,25 оборота после утапливания для данного диапазона размеров) — контроль по таблице Swagelok. Избегайте повторного использования обжимных колец при демонтаже, не допуская перекоса при сборке; проводите гидравлическое/пневматическое испытание и контроль утечек. Учтите, что герметичность в агрессивных или высокотемпературных средах требует проверки совместимости среды с AISI 316 и уплотняющих элементов.
