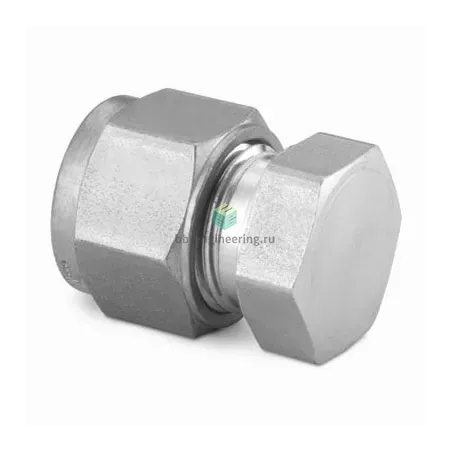

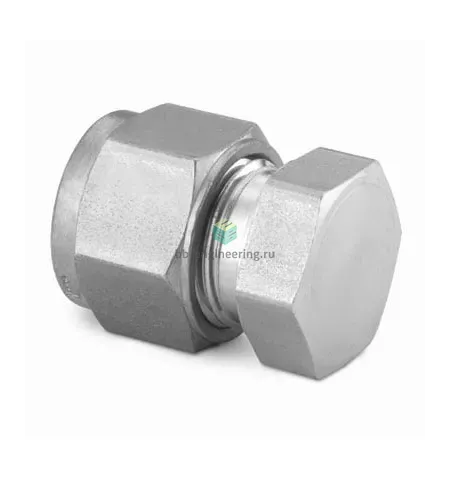

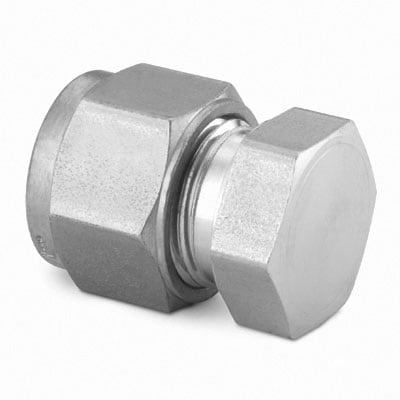

SS-25M0-C Swagelok - Заглушка на трубку обжимная 25 мм, нерж.

Назначение и принцип работы

Обжимная заглушка для трубки с подключением 25 мм предназначена для герметичного перекрытия технологических ответвлений и окончаний линий измерений в системах приборного и технологического трубопровода. Конструкция с двумя обжимными кольцами и гайкой обеспечивает контактное уплотнение за счёт осевого смещения первичной и вторичной гильз, которые "врезаются" в наружную поверхность трубки 25 мм, создавая металлическое уплотнение без применения резьбового уплотнителя. Применяется в системах с агрессивными средами, паром и газами, где требуется демонтируемое, устойчивое к вибрациям и циклическим нагрузкам соединение.

Ключевые особенности конструкции

Корпус и все силовые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с большинством химически активных сред. Двухгильзовая (two-ferrule) схема обеспечивает надежную посадку на трубку Ø25 мм; уплотнение не требует резьбового уплотнителя (Тип уплотнения резьбы: -). Диапазон рабочих температур типично от −60 °C до +427 °C в зависимости от уплотняющего материала и среды; допустимое рабочее давление определяется характеристиками самой трубки (толщина стенки) и рассчитывается по отраслевым стандартам — для типичных нерж. трубок Ø25 мм с обычной толщиной стенки рабочие давления могут находиться в сотнях бар, точное значение уточняйте по таблицам производителя.

Экспертные рекомендации по применению

Подбирайте сочетание заглушки и трубки по наружному диаметру 25 мм и по толщине стенки; перед монтажом торец трубки должен быть ровно обрезан и очищен от задиров. Монтаж: затянуть гайку вручную до упора, затем дополнительно повернуть по инструкции производителя (обычно 1–1,5 оборота) — избегайте чрезмерного усилия, которое деформирует трубку и снижает герметичность. Не используйте повторно деформированные гильзы; при проверке герметичности предпочтительны пассажные методы (гелиевый или вакуумный тест). При агрессивных или высокотемпературных средах согласуйте материалы и рабочие параметры с поставщиком.
