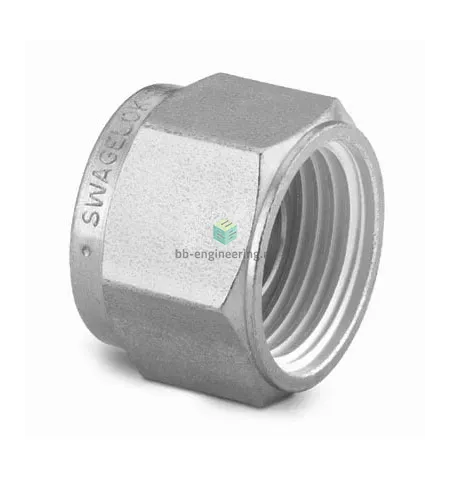

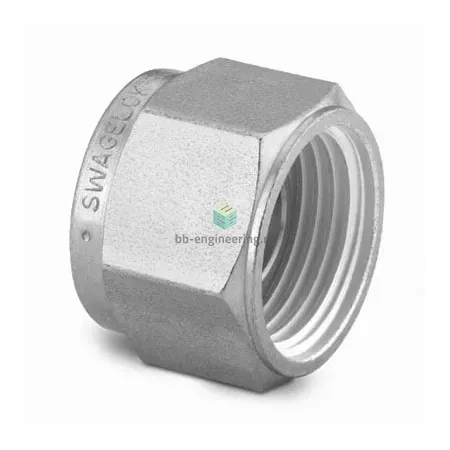

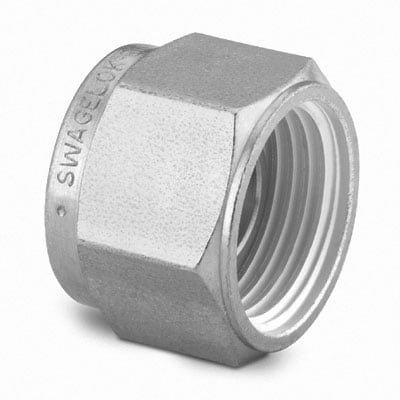

SS-25M0-P Swagelok - Заглушка в обжимной фитинг 25 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия ответвлений и торцов трубопроводов в системах до 25 мм. Установка выполняется в стандартный обжимной корпус с двухколечным (двухфerrульным) соединением и гайкой: при затяжке обжимные кольца формируют металлическое уплотнение на торце трубки, блокируя поток рабочей среды. Решает задачи временной или постоянной изоляции линий технологических установок, лабораторных сборок, гидравлических и газовых разводок.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316; обобщённо материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Форма — заглушка в фитинг для подключения 25 мм. Конструкция — обжим трубки с помощью двух обжимных колец и гайки (Swagelok two-ferrule), без дополнительных резьбовых уплотнений. При типичных условиях эксплуатационные диапазоны — рабочие давления зависят от толщины стенки трубки и схемы испытаний и обычно находятся в пределах нескольких десятков до нескольких сотен бар (точные значения определяются по таблицам производителя для труб 25 мм). Температурный диапазон применения при металлическом уплотнении — от криогенных значений до порядка +400 °C, в зависимости от среды и уплотнительных элементов.

Экспертные рекомендации по применению

Подбирайте заглушку под фактический наружный диаметр и толщину стенки трубы 25 мм; используйте оригинальные обжимные кольца Swagelok и соблюдайте рекомендованную последовательность сборки: предварительная посадка «finger‑tight», затем доворачивание по инструкции или по таблице крутящих моментов производителя. Обязательно обеспечить осевое выравнивание трубки, удалить заусенцы и обеспечить прямой заход в корпус — это предотвращает течи и преждевременный износ колец. После монтажа выполните испытание на герметичность (пневматический/гидростатический тест, локальный тест обнаружения утечек). При повторной разборке контролируйте состояние обжимных колец и при сомнении заменяйте их; для агрессивных или критичных сред учитывайте совместимость рабочей среды с AISI 316 и возможную необходимость специальных уплотнений.
