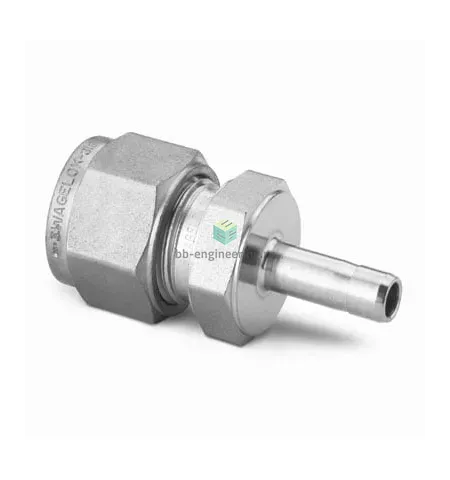

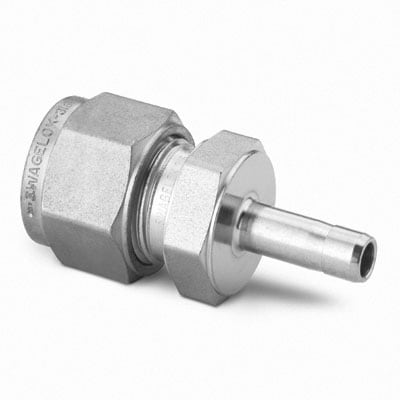

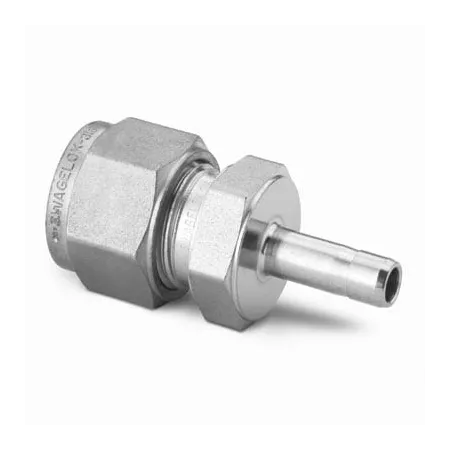

SS-25M0-R-18M Swagelok - Переходник прямой обжимной 25 мм-18 мм, нерж.

Назначение и принцип работы

Прямой обжимной переходник Swagelok SS-25M0-R-18M служит для надёжного соединения трубки Ø25 мм с втулкой Ø18 мм в стояковых и технологических линиях измерительных и технологических систем. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение без дополнительных прокладок — при затяжке втулка и зажимная гильза боковым усилием формируют герметичное соединение, сохраняющее пропускную способность и геометрию канала.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и совместимые с агрессивными средами (вода, пара, масла, инертные газы, большинство химреагентов). Обжимной тип с двумя кольцами Swagelok обеспечивает повторяемость и минимальную вероятность течи при вибрации. Рабочее давление зависит от материала и толщины трубки; при применении типичной нерж. трубки с адекватной стенкой диапазон рабочих давлений может достигать сотен бар, температура эксплуатации при отсутствии эластичных уплотнений — примерно от −196 °C до +538 °C. Конструкция не требует резьбового уплотнения.

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки трубки. Перед монтажом удалите заусенцы, обеспечьте посадку втулки по диаметру и равномерную посадку двух обжимных колец. Затягивайте согласно таблице завода‑изготовителя (после навинчивания вручную — несколько оборотов по рекомендованной инструкции) и контролируйте отсутствие люфта и течи при пуске под давлением. Избегайте повторных многократных перезапрессовок одной и той же втулки; при контролируемых утечках заменяйте кольца/гайку. Для агрессивных сред и ответственных узлов используйте соединения из AISI 316 и проводите гидро/пневмо‑испытания по ПУЭ/принятым регламентам.
