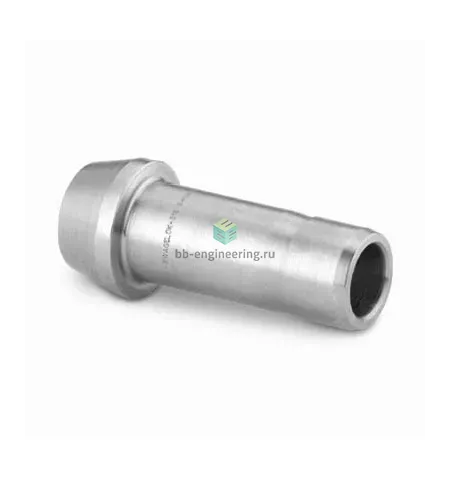

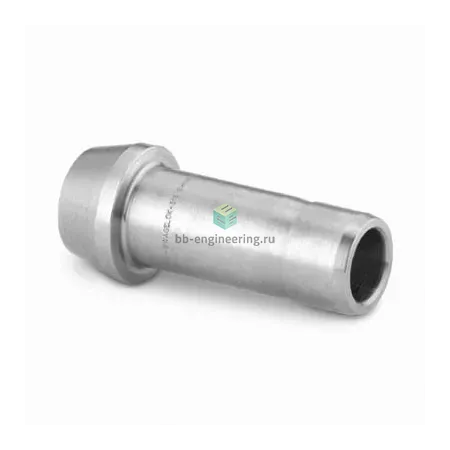

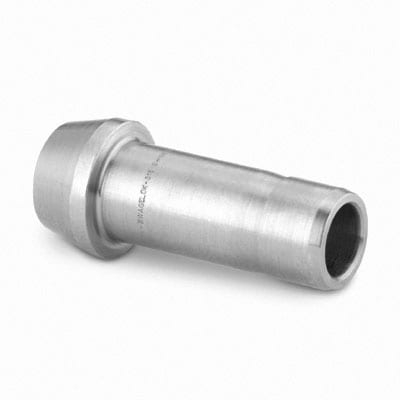

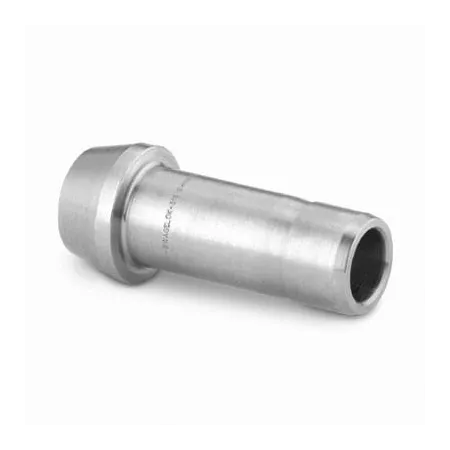

SS-25M1-PC Swagelok - Соединитель прямой втулочный обжимной 25 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-25M1-PC предназначен для герметичного соединения металлорукавов и трубок диаметром 25 мм в технологических магистралях измерительных и технологических систем. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение без применения дополнительных уплотнительных материалов (тип уплотнения — отсутствует), что делает изделие пригодным для жидкостей, газов и вакуума в системах КИПиА и технологических линиях. При монтаже наружная поверхность трубки деформируется обжимными кольцами, создавая упор и герметичный контакт, позволяющий работать в широком диапазоне давлений и температур при соблюдении требований к трубке и монтажу.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая стойкость к коррозии и совместимость с агрессивными средами (вода, нефтепродукты, большинство технологических газов). Исполнение — прямой втулочный соединитель с двухкольцевой системой; подключение — 25 мм номинального наружного диаметра. Рабочие давления зависят от толщины стенки трубки и условий: в типичных монтажах КИПиА для трубок 25 мм с адекватной толщиной стенки допустимые рабочие давления находятся в диапазоне порядка десятков—нескольких сотен бар; температурная стойкость AISI 316 позволяет эксплуатировать фитинг от криогенных значений до нескольких сотен градусов Цельсия в зависимости от среды и дополнительных уплотнителей. Рекомендуется согласовывать предельные режимы с материалом трубки и спецификациями производителя.

Экспертные рекомендации по применению

Перед установкой убедитесь в соответствии трубки по наружному диаметру 25 мм и требуемой толщине стенки, снимите фаску и заусенцы, обеспечьте чистоту присоединяемых поверхностей. Гайку затягивают после предварительного прижатия вручную — согласно таблице производителя для данного диаметра, обычно 1–2 оборота после прижима; ориентируйтесь на рекомендацию Swagelok и контролируйте момент при помощи динамометрического ключа при серийных монтаже. Избегайте многократных перемонтажей обжимных колец — при повторном использовании возможна потеря герметичности. Для сред с кислородом, агрессивной химии или высокого давления — проводить дополнительную очистку и сертификацию монтажа.
