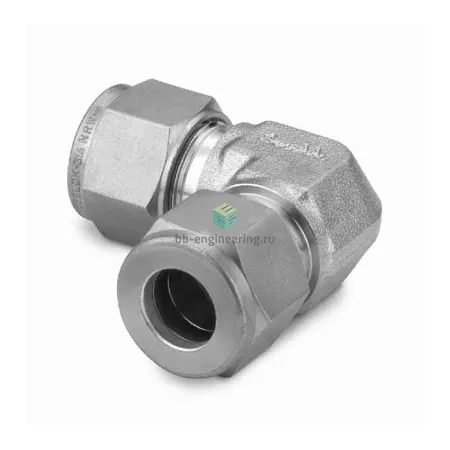

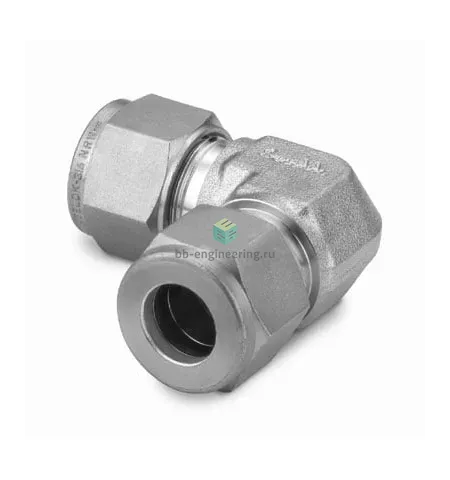

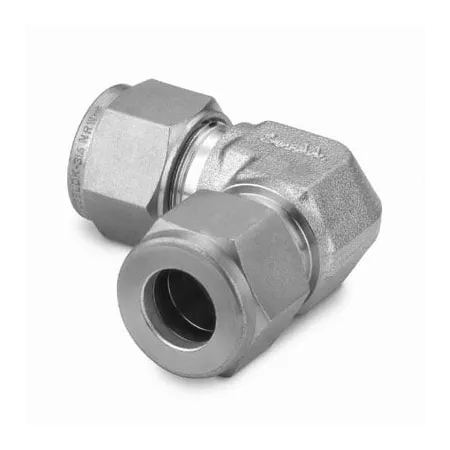

SS-28M0-9 Swagelok - Соединитель угловой обжимной 28 мм, нерж.

Назначение и принцип работы

Обжимной угловой соединитель для труб 28 мм предназначен для прокладки и перенаправления технологических линий в системах измерения и распределения сред: газов, жидкостей, пара и гидравлических жидкостей. Конструкция с двумя обжимными кольцами и гайкой обеспечивает плотное металлометаллическое или металлокерамическое уплотнение без применения уплотнительных прокладок — кольца захватывают и фиксируют трубку 28 мм, создавая герметичное соединение при осевом сжатии. Применяется в химической, нефтегазовой и энергетической отраслях, в системах КИПиА и испытательных контурах.

Ключевые особенности конструкции

Корпус и комплектные элементы изготовлены из нержавеющей стали AISI 316 (материал корпуса) с высокой коррозионной стойкостью и совместимостью с агрессивными средами. Форма — угловой соединитель; уплотнение — обжим трубки с помощью двух обжимных колец и гайки, без резьбовых уплотнителей. Подключение рассчитано на трубку Ø28 мм. Типичные эксплуатационные диапазоны: рабочие температуры от криогенных значений до ≈+300…+400 °C (зависит от среды и наличия дополнительных уплотнений), ориентировочные рабочие давления — до десятков бар; точное допустимое давление определяется материалом и толщиной стенки трубки (например, стальная трубка 28×2,0 мм обеспечивает значительно более высокую прочность, чем тонкостенная).

Экспертные рекомендации по применению

Подбирайте соединитель с учётом толщины и марки трубки: для 28 мм используйте жесткую трубку без деформаций. Монтаж — предварительно навинтить гайку вручную, затем повернуть на дополнительный контролируемый угол согласно инструкции производителя и проверить герметичность пробным давлением. Избегайте перекручивания и многократного повторного обжима одной и той же зоны трубки; при серийном монтаже используйте динамометрический ключ и план проверки. Для систем с кислородом, паром или пищевыми средами требуется очистка и обработка в соответствии со стандартами Swagelok. Контролируйте вибрации и поддерживайте опоры трубопровода во избежание усталостных трещин.
