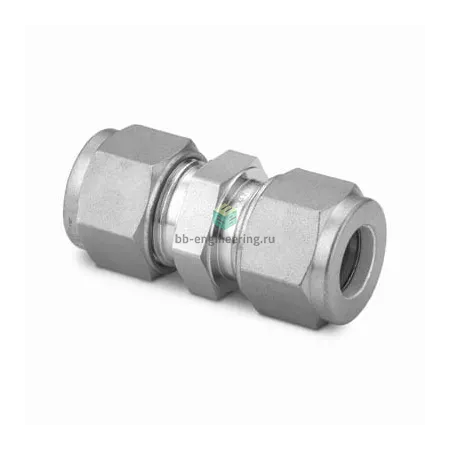

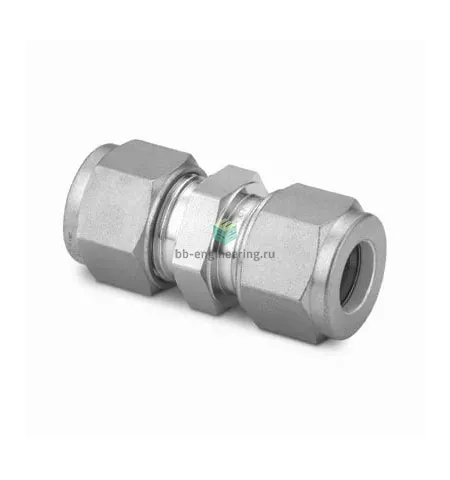

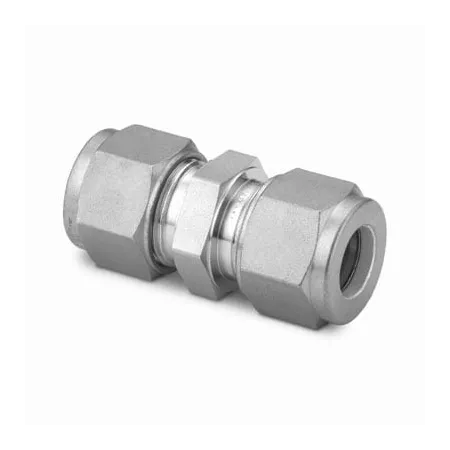

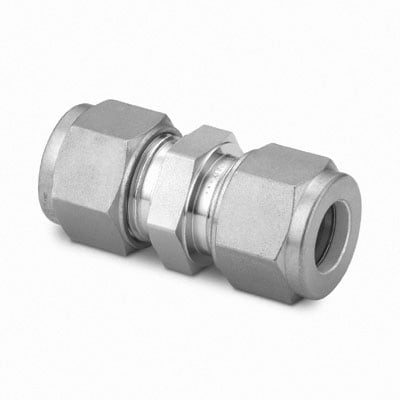

SS-2M0-6 Swagelok - Соединитель прямой обжимной 2 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok для трубки Ø 2 мм предназначен для герметичного соединения тонкостенных нержавеющих трубопроводов в системах отбора проб, пневмо- и гидроприводов, аналитики и технологических линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл‑по‑металлу уплотнение без уплотнительных компаундов, что гарантирует стабильность при высоких давлениях и агрессивных средах. Функционирует за счёт осевого обжима фитинга на трубку: при затяжке гайки фурнальные кольца формуют конусную посадку, создавая герметичный контакт между трубкой (нержавеющая AISI 316) и корпусом.

Ключевые особенности конструкции

Корпус и фурналы изготовлены из нержавеющей стали AISI 316, совместимой с коррозионно-активными средами и требованиями чистых систем. Подключение рассчитано на трубку Ø 2 мм; тип конструкции — двухкольцевой compression (двухфурнальный), без резьбовых уплотнений. При правильном подборе стенки трубки и монтаже типичные рабочие диапазоны: от криогенных применений до высокотемпературной эксплуатации (ориентировочно от −196 °C до +260 °C); допустимые давления определяются трубой и компоновкой, в практических применениях достигают сотен бар (до ~690 bar / 10000 psi при соответствующей трубке).

Экспертные рекомендации по применению

Подбирать комплект в соответствии с материалом и толщиной стенки трубки; перед сборкой обеспечить аккуратную резку и снятие заусенцев, трубка должна входить до упора. Затягивать по инструкциям производителя: сначала вручную до упора, затем контрольное докручивание ключом согласно таблице Swagelok; избегать перекосов и крутильных нагрузок. При демонтаже рекомендуется заменять фурналы и гайки для сохранения технологии уплотнения. Обязательно проводить пробное испытание герметичности (пневмо/гелиум) и учитывать вибрацию, температурные циклы и агрессивность среды при компоновке линии.
