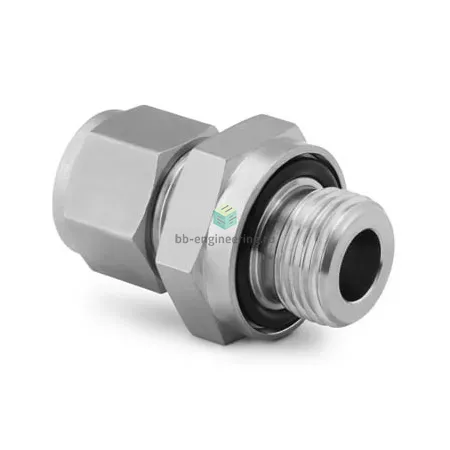

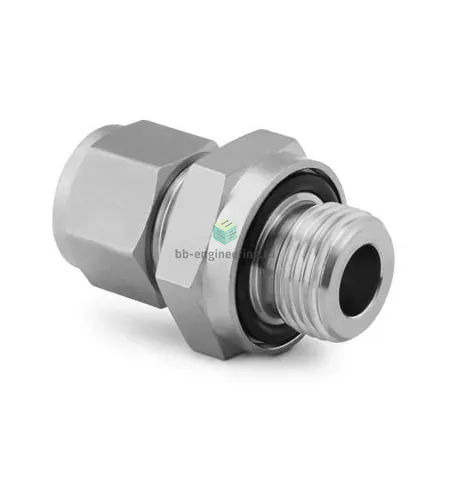

SS-300-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 3/8"-24-3/16", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 3/8″-24 для трубки 3/16″ предназначен для подключения трубных линий измерительных и технологических систем: датчиков давления, узлов отбора проб, линий подачи инертных и рабочих газов и жидкостей. Конструкция с двумя обжимными кольцами и гайкой фиксирует трубку механически и герметизирует линию, а утопленное уплотнительное кольцо O‑ring на резьбе обеспечивает торцевое уплотнение соединения при высоких давлениях. Работает по принципу пластической деформации ферруров, создающей надежный контакт с трубкой, и дополнительного эластичного уплотнения резьбы.

Ключевые особенности конструкции

Корпус и компоненты изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Соединение: наружная резьба UNF 3/8″-24 на стороне приборного присоединения и обжим под трубку 3/16″. Двухферруровая система обеспечивает многоразовый надёжный захват и минимальные утечки; резьбовое уплотнение дополняется утопленным O‑ring, уменьшающим риск протечек при вибрации. Рабочие среды: сжатые газы, гидравлические жидкости, хладагенты и химически инертные растворы. При правильной комбинации материалов O‑ring типичный диапазон давлений для таких изделий достигает порядков сотен бар (зависит от диаметра и условий; ориентировочно до ≈413 bar / 6000 psi для типичных сборок), температурный диапазон определяется материалом O‑ring (для фторкаучука FKM типично −20…+200 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту трубки и срез под прямым углом, удалить заусенцы; вставить трубку до упора в корпус, затянуть гайку от руки до упора, далее повернуть дополнительно ~1–1,25 оборота (типичная практика для двухферруровых систем). Проверять состояние O‑ring при каждом демонтаже и подбирать его материал под среду (FKM для масел/топлива, PTFE/FFKM для агрессивных химикатов). Избегать чрезмерного момента, который деформирует ферруры и снижает ресурс, и повторных монтажей без замены ферруров при эксплуатационных протечках. При высоких температурах или агрессивных средах согласовывать материал уплотнений со спецификацией AISI 316 и условиями процесса.
