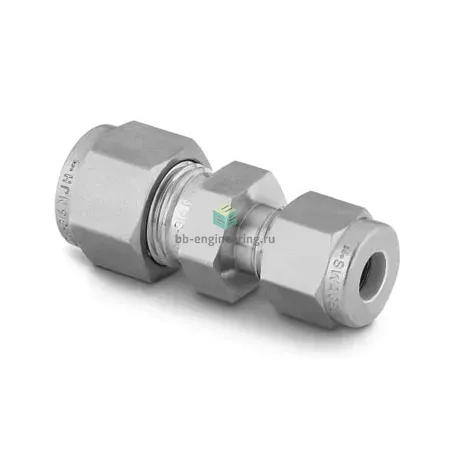

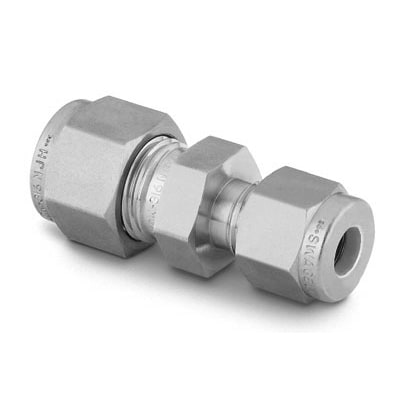

SS-300-6-2 Swagelok - Соединитель прямой обжимной 3/16-1/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель SS-300-6-2 предназначен для герметичного соединения двух участков трубок 3/16″ → 1/8″ (3/16″ = 4,76 мм; 1/8″ = 3,18 мм) в системах технологического и приборного трубопровода. Конструкция решает задачи транспорта газов и жидкостей в измерительных, аналитических и технологических линиях, обеспечивая металлическое уплотнение трубки за счёт двухобоймной (двух конусных колец) системы и гайки: при затяжке гайки обоймы смещаются и образуют плотный обжим на наружной поверхности трубки, исключая необходимость резьбовых уплотнений или уплотнительных паст.

Ключевые особенности конструкции

Корпус и обоймы изготовлены из нержавеющей стали AISI 316, что даёт повышенную коррозионную стойкость и совместимость с агрессивными средами. Тип исполнения — двухобоймовой обжим (two-ferrule), герметизация металл‑по‑металлу. Рабочие диаметры: вход 3/16″ трубка, выход 1/8″ трубка. При типичных условиях и рекомендованных толщинах стенки трубок рабочее давление в системах Swagelok может достигать порядка 6000 psi (~414 бар) при комнатной температуре; эксплуатационный температурный интервал стандартного исполнения примерно от −54 °C до +204 °C. Резьбовое уплотнение на фитинге отсутствует (тип уплотнения резьбы: —).

Экспертные рекомендации по применению

Перед монтажом контролируйте наружный диаметр и круглость трубок (3/16″ и 1/8″) и удаляйте заусенцы. Затяжка: довести гайку до упора пальцами, затем дополнительно повернуть ≈1¼ оборота для первой сборки (типичная рекомендация для двухобоймовых фитингов малых размеров). Не используйте уплотнители на резьбе; избегайте многократного перезажима без проверки состояния обойм и трубки — при сильных деформациях замените детали. Для вибронагруженных участков используйте опоры и компенсаторы; учитывайте, что допустимое давление зависит от толщины стенки трубки и температуры среды — при повышенных температурах или агрессивных средах уточняйте параметры в технической документации производителя.
