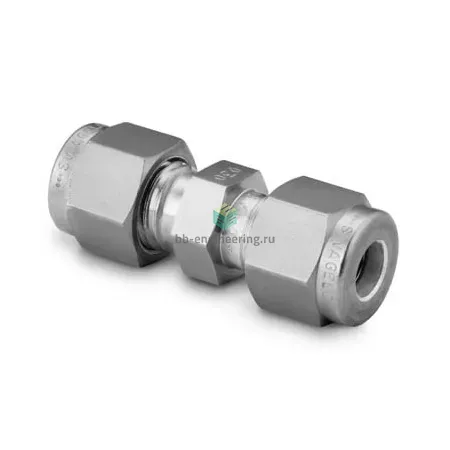

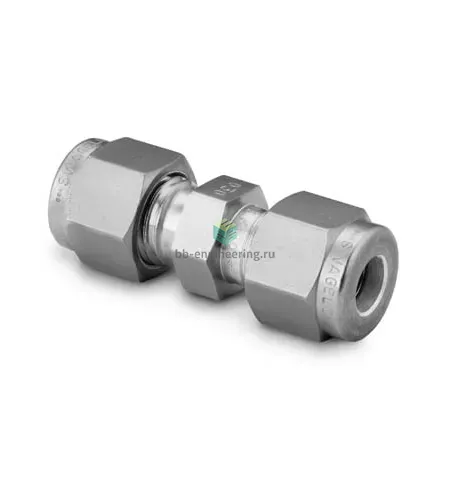

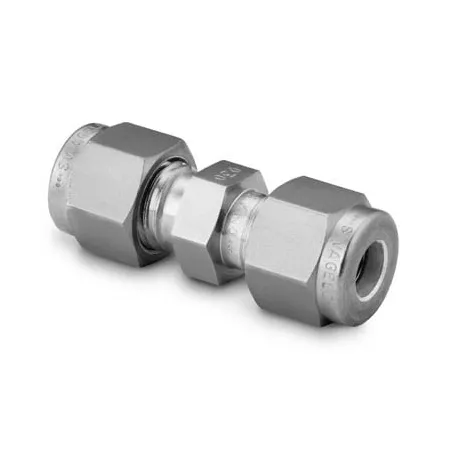

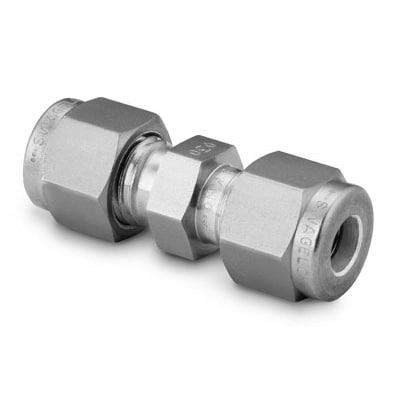

SS-300-6 Swagelok - Соединитель прямой обжимной 3/16", нерж.

Назначение и принцип работы

Обжимной прямой соединитель SS-300-6 Swagelok предназначен для одностороннего или промежуточного соединения трубок диаметром 3/16″ (4,76 мм) в технологических трассах измерения, пробоотбора и управления. Конструкция на основе двух обжимных колец и гайки обеспечивает многоразовое разъединяемое герметичное соединение методом пластической посадки феррулов на наружную поверхность трубки. Применяется в системах с газами и жидкостями (инертные газы, воздух, гидравлические среды, нефтепродукты) там, где требуется высокое уплотнение при давлении, зависящем от материала и толщины трубки (ориентировочно до ≈6000 psi / ≈413 bar при штатных условиях и подходящей трубке).

Ключевые особенности конструкции

Корпус и комплектные феррулы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в широком диапазоне сред. Тип исполнения — двухферрульный обжим с гайкой; резьбового уплотнения нет (тип уплотнения резьбы: -). Материал корпуса — сталь нержавеющая AISI 316, общий материал — нержавеющая сталь. Рабочие температуры ориентировочно от −54 °C до +204 °C (−65…+400 °F) без агрессивных окислителей; реальные пределы зависят от среды и уплотнений. Конструкция устойчива к вибрации и повторным сборкам при соблюдении рекомендаций по монтажу.

Экспертные рекомендации по применению

Используйте трубку строго 3/16″ (4,76 мм) с рекомендованной толщиной стенки и качественной торцевой обработкой: ровная резка, снятие заусенцев и контроль посадочной длины. Момент затяжки — по инструкции производителя: сначала завернуть гайку до упора пальцами, затем повернуть ориентировочно 1–1,5 оборота; уточните значение в таблицах Swagelok для конкретной комбинации трубка/стенка. Избегайте перетяжки и повторного применения деформированных феррулов; проверяйте на утечки после монтажа и при пульсационных нагрузках. Для агрессивных сред и предельных давлений согласуйте материал и контрольные тесты или применяйте дополнительные защитные покрытия/обвязку.
