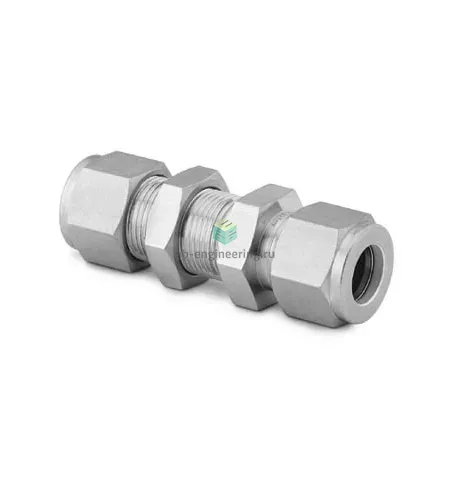

SS-300-61 Swagelok - Соединитель панельный обжимной 3/16", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-300-61 предназначен для подвода и вывода приборных трубопроводов в щитах и панелях контроля и автоматизации. Исполнение с обжимом двумя упорными кольцами и гайкой обеспечивает герметичное металлометаллическое соединение с трубкой диаметром 3/16″ (4,76 мм). Принцип — правильная посадка трубки до встречания с седлом, последующая осевая деформация первой (захватной) и второй (уплотняющей) гильзы при затяжке гайки, что формирует повторяемое уплотнение, стойкое к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и все силовые элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), обеспечивая коррозионную стойкость в агрессивных средах. Отсутствие резьбового уплотнения в спецификации указывает на металл‑в‑металле уплотнение обжимом. Конструкция подходит для нейтральных и агрессивных сред (включая среды с хлоридами при корректном проектировании), технических газов и гидравлики. Типичные рабочие давления для обжимных фитингов Swagelok данного класса находятся в пределах до ~414 bar (≈6000 psi) в зависимости от диаметра трубки, температуры и режима; ориентировочный рабочий диапазон температур — от примерно −60 °C до +260 °C в зависимости от среды и уплотняющих материалов.

Экспертные рекомендации по применению

Перед установкой обеспечить точную обрезку и снятие фаски трубки, контроль длины ввода до седла и чистоту поверхности. Монтировать через панель с использованием соответствующего фиксирующего отверстия и контргаек; при затяжке следовать заводской процедуре Swagelok (предварительная ручная посадка, затем окончательная затяжка ключом по рекомендациям производителя). Избегать повторного использования упорных колец после демонтажа, контролировать герметичность при пиковых давлениях и вибрации. Типичные ошибки: недостаточная глубина посадки, перекос при затяжке, попытки герметизации резьбовыми пастами — всё это снижает ресурс и герметичность соединения.
