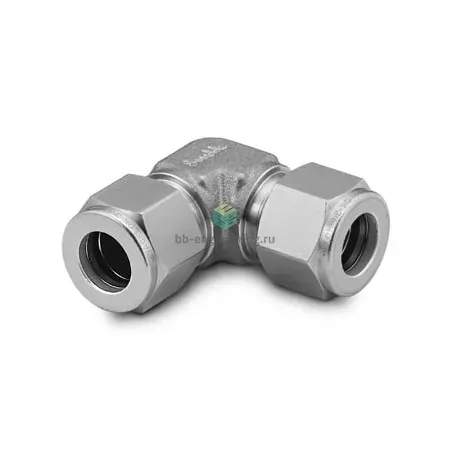

SS-300-9 Swagelok - Соединитель угловой обжимной 3/16", нерж.

Назначение и принцип работы

Обжимной угловой соединитель для трубки 3/16″ предназначен для коммутации корреспондирующих трубопроводов в системах КИПиА, технологических линиях и лабораторных установках, где требуется компактный поворот на 90°. Принцип работы — механическое зажатие трубки двумя обжимными кольцами и гайкой: при затяжке формируется концентрический компрессионный контакт, обеспечивающий металлометаллическое уплотнение без дополнительной резьбовой герметизации (Тип уплотнения резьбы: не применяется). Конструкция гарантирует повторяемую, виброустойчивую герметичность в узлах низких и высоких давлений при использовании корректной толщины стенки трубки.

Ключевые особенности конструкции

Корпус и все основные детали — нержавеющая сталь (Материал корпуса: AISI 316), общее исполнение — нержавеющая сталь. Двухколечный принцип (две обжимные втулки + гайка) обеспечивает надёжное уплотнение на трубках 3/16″ (≈4,76 мм). Фитинг совместим с агрессивными средами благодаря AISI 316 и подходит для водорода, азота, воздухов, инертных газов, нефтехимии и многих химических сред. Рабочие давления зависят от диаметра и толщины стенки трубки; для типоразмеров Swagelok аналогичного класса это обычно диапазон до сотен бар (порядка ≈414 bar / 6000 psi при соответствующей трубке). Температурный диапазон для металлической компоновки примерно от криогенных значений до ≈+400 °C — точные пределы зависят от трубки и уплотнений в системе.

Экспертные рекомендации по применению

Подбирайте трубку 3/16″ с рекомендованной стенкой по таблицам производителя; перед сборкой торец должен быть ровным и без заусенцев. Сборка: вставить трубку в корпус до упора, затянуть гайку от руки, затем выполнить завершающую затяжку ключом по рекомендациям производителя (типично 1–1,25 оборота после посадки — см. инструкцию Swagelok для конкретного размера). Избегайте повторного использования повреждённых обжимных колец, не допускайте перекоса при установке. Для металлургически агрессивных сред и высокотемпературных режимов проверяйте совместимость AISI 316 и при необходимости выбирайте специальное исполнение. При гидравлических испытаниях контролируйте герметичность после первого прогрев‑охлаждения и при циклических нагрузках — планируйте обслуживание фитинга.
