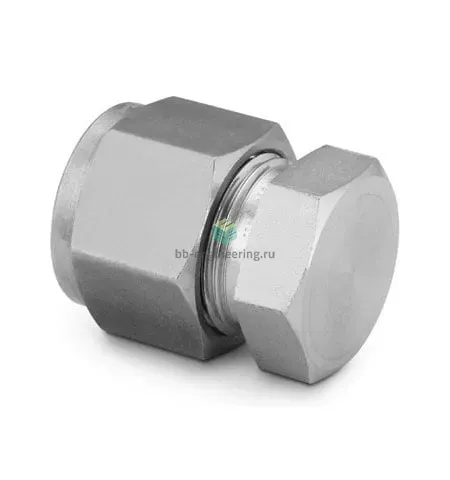

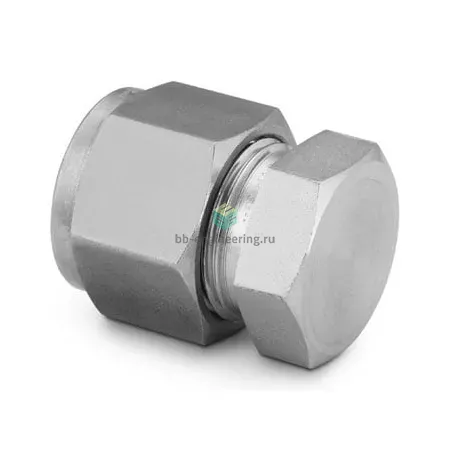

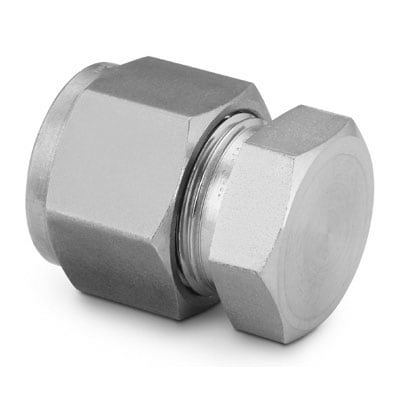

SS-300-C Swagelok - Заглушка на трубку обжимная 3/16", нерж.

Назначение и принцип работы

Заглушка обжимная Swagelok SS-300-C предназначена для герметичного перекрытия конца трубки диаметром 3/16″ (4,76 мм) в трубопроводах и приборных установках. Работает по принципу двухобоймного обжимного соединения: при затяжке гайки две обжимные кольца (ferrules) последовательно деформируются и создают металл-металл уплотнение между корпусом из нержавеющей стали AISI 316 и стенкой трубки. Решает задачи закрытия ответвлений, вывода на пробоотборники и временной изоляции линий в средах, требующих коррозионной стойкости и высокой чистоты.

Ключевые особенности конструкции

Корпус и обоймы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает стойкость к агрессивным средам и температурным нагрузкам. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, уплотнение резьбы не используется (металл-металл). Подходит для сред: инертные газы, нефтехимия, пар, гидравлика, лабораторные и аналитические линии. При корректном монтаже обеспечивает герметичность при рабочих давлениях, типично до нескольких сотен бар (ориентировочно до ~414 бар / 6000 psi для соответствующих трубок) и в широком температурном диапазоне (криогенные условия до сотен °C, ограничено свойствами трубки и среды).

Экспертные рекомендации по применению

При подборе сверяйте внутренний диаметр и стенку трубки для 3/16″, используйте оригинальные обоймы Swagelok. Монтаж: завести трубку до упора, затянуть гайку «пальцем», затем повернуть гаечным ключом примерно на 1–1,25 оборота (по инструкции производителя для данного размера) до полного обжима; избегайте перекручивания трубки. При демонтаже проверяйте состояние обойм — при деформации или повреждении заменяйте. Не применяйте герметики на резьбе: уплотнение осуществляется обоймами. Учитывайте совместимость с рабочей средой и температурой, особенно при циклических нагрузках и вибрации.
