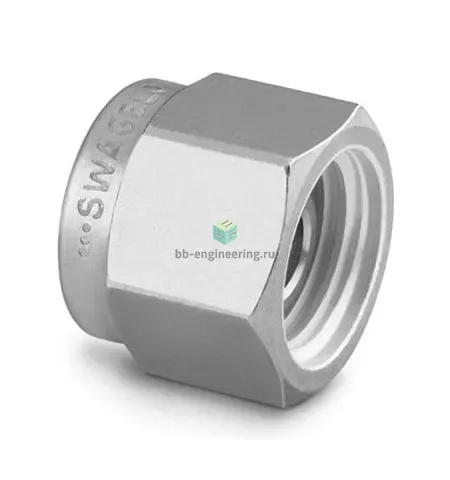

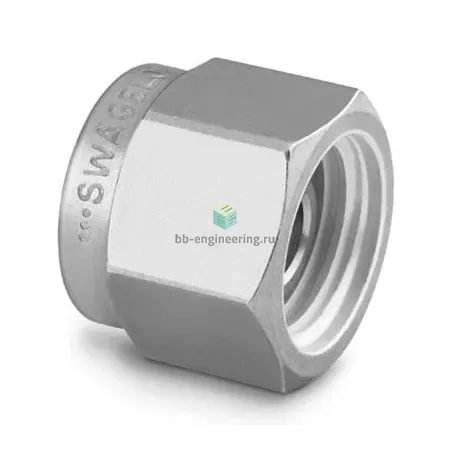

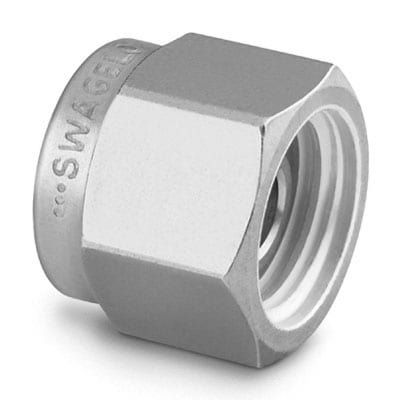

SS-300-P Swagelok - Заглушка в обжимной фитинг 3/16", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия конца трубопровода из трубки Ø3/16″ (4,76 мм) в составе технологических и контрольно-измерительных магистралей. Работает по принципу двухкалибрного обжима: при затяжке гайки две обжимные кольца формируют плотное металлометаллическое уплотнение на внешней поверхности трубки, исключая необходимость герметиков на резьбе (тип уплотнения резьбы: —). Применяется для отключения ответвлений, заглушения резервных линий и временной блокировки участков при пуско-наладке.

Ключевые особенности конструкции

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии в агрессивных средах (водород, углеводороды, водные растворы солей). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки Swagelok, что даёт повторяемую и разборную герметизацию. Подключение: 3/16″; материал обобщённо: сталь нержавеющая. Диапазон рабочих температур зависит от среды и трубки, как правило эксплуатация возможна в интервале порядка −50…+400 °C; допускаемые давления зависят от толщины стенки трубки и конструкции системы и в типичных применениях достигают нескольких сотен бар при корректной сборке.

Экспертные рекомендации по применению

Подбирайте заглушку под точный наружный диаметр и толщину стенки трубки, используйте оригинальные обжимные кольца Swagelok. При сборке — сначала затянуть гайку вручную до упора, затем выполнить рекомендуемую заводом-доставщиком дополнительную проворотную затяжку (стандартный порядок сборки Swagelok применим для данного размера); при необходимости контролируйте момент динамометрическим ключом. Избегайте повторного многократного использования кольца при повреждениях; проверяйте герметичность при гидростатическом или пневматическом испытании перед вводом в эксплуатацию. Особое внимание — к вибрации, импульсным нагрузкам и агрессивной среде: при сомнениях выбирайте усиленные исполнения или подгонку по материалам.
