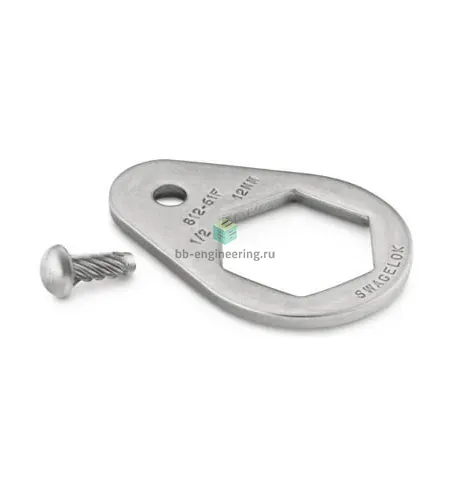

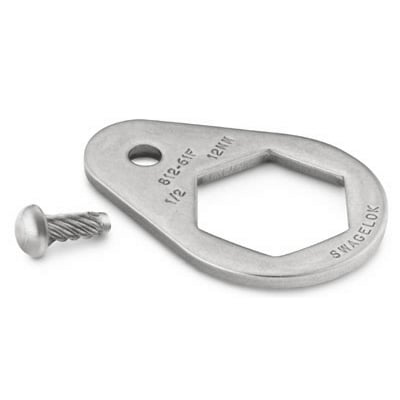

SS-302-61F Swagelok - Ограничитель обжимного фитинга 3/16", 2, 3, 4 мм, нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга SS-302-61F предназначен для обеспечения правильной посадки и повторяемой герметизации двухобжимного соединения Swagelok на трубках 3/16″ и метрических 2, 3, 4 мм. В конструкции используется принцип двух обжимных колец: передняя коническая втулка формирует металлометаллическое уплотнение на стенке трубки, задняя втулка фиксирует трубку и предотвращает осевое смещение. Ограничитель контролирует положение втулок и глубину вхождения трубки в фитинг, что снижает риск перетяжки, разрушения стенки трубки и обеспечивает стабильную герметичность в повторных сборках.

Ключевые особенности конструкции

Корпус и элементы ограничителя выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (металлометаллическое уплотнение). Применим для жидкостей, газов, вакуума и гидравлических сред. Типичные эксплуатационные диапазоны для аналогичных двухобжимных фитингов Swagelok: рабочие давления порядка сотен бар (практически до ≈400 бар в зависимости от размера и толщины стенки трубки) и температурные режимы от примерно −60 °C до +400 °C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Подбирайте ограничитель точно под внешний диаметр трубки (3/16″ или 2/3/4 мм) и под требуемую толщину стенки; несовпадение приводит к утечкам или деформации. При монтаже — удалить заусенцы, вставить трубку до упора по ограничителю, затянуть гайку сначала вручную до упора, затем на рекомендованное число оборотов производителя (обычно порядка 1–1,5 оборота для начальной калибровки) или по заданному моменту; избегайте перетяжки. Осматривать втулки на повреждения и при подозрениях заменять — особенно при многократной разборке. Выполнять очистку и проверку на герметичность после монтажа, учитывать требования к кислороду и спецсредам.
