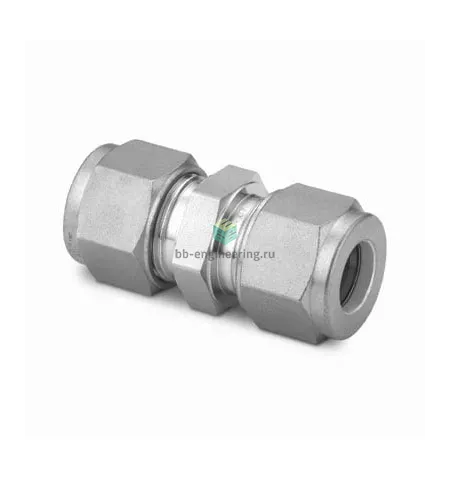

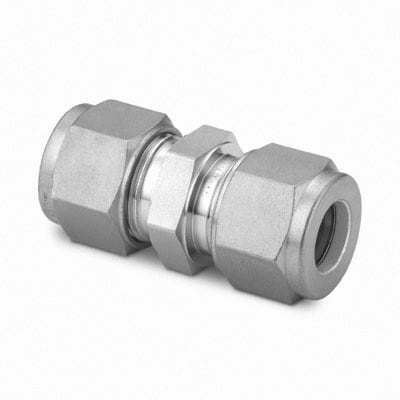

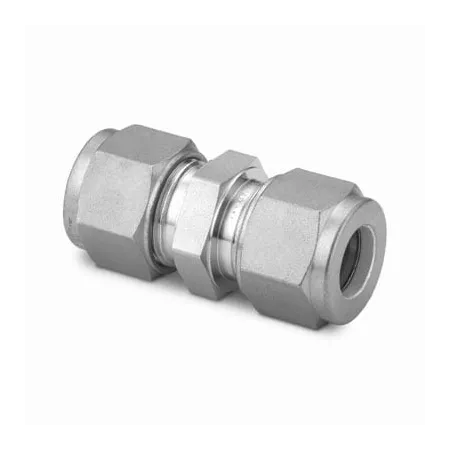

SS-30M0-6 Swagelok - Соединитель прямой обжимной 30 мм, нерж.

Назначение и принцип работы

Соединитель прямой обжимной предназначен для герметичного соединения трубок диаметром 30 мм в трубопроводах технологических сред: воды, пара, сжиженных и природных газов, гидравлических и химически агрессивных сред. Принцип работы — механическое уплотнение трубки за счёт двух обжимных колец (фёррулов) и гайки: при затяжке гайки внутренний и задний фёррулы центрируются и пластически деформируются на наружной поверхности трубки, создавая металлическое торцевое и кольцевое уплотнение без применения уплотнительных компаундов (тип уплотнения резьбы отсутствует).

Ключевые особенности конструкции

Корпус и фёррулы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Исполнение — двухфёррульное (two-ferrule), прямое, под трубку Ø30 мм. Конструкция допускает эксплуатацию в широком диапазоне температур и давлений; фактические пределы зависят от толщины стенки трубки и режима, при типичных промышленных трубках рабочее давление достигает порядков сотен бар. Отсутствие резьбовых уплотнений снижает риск течи при вибрациях и циклических нагрузках.

Экспертные рекомендации по применению

Подбирайте фитинг под точный наружный диаметр и толщину стенки трубки 30 мм, используйте рекомендованную производителем процедуру монтажа: правильная подготовка конца трубки, последовательная затяжка гайки, проверка положения фёррулов. Избегайте повторного использования фёррулов после демонтажа; при вибрациях применяйте фиксацию трубопровода и контрольный обход на герметичность. Для критичных сред проведите гидравлическое и пневматическое опробование в соответствии с нормативами.
