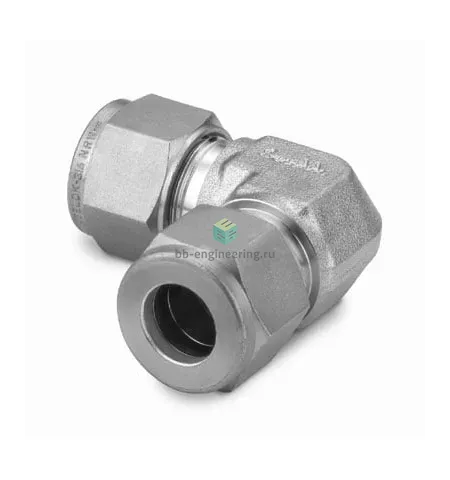

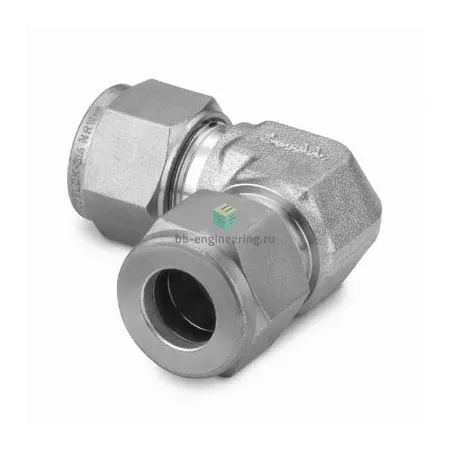

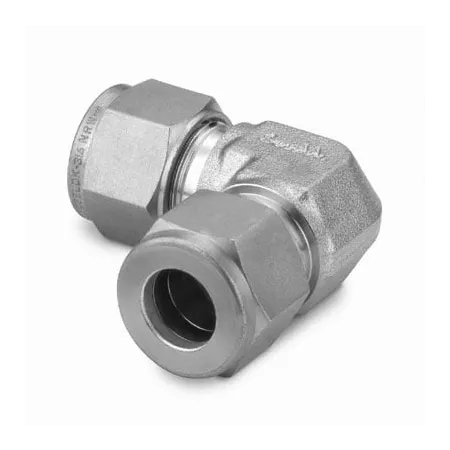

SS-30M0-9 Swagelok - Соединитель угловой обжимной 30 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель предназначен для герметичного присоединения трубчатых линий диаметром 30 мм в технологических системах подачи жидкостей и газов. Работает по принципу двухколпачковой (double‑ferrule) обжимной системы: при затяжке гайки наружная и внутренняя обжимные кольца образуют уплотнительное и фиксирующее соединение на нержавеющей трубке, обеспечивая металлоконтактную герметизацию без дополнительного цилиндрического уплотнения резьбы (тип уплотнения резьбы: -). Конфигурация угла позволяет менять направление трассы на 90° при минимальных потерях давления и высокой механической прочности.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общая материалия — сталь нержавеющая, что обеспечивает химическую стойкость к воде, парам, углеводородам и многим агрессивным средам. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, обеспечивает повторяемую герметизацию и надежную фиксацию. Типичный температурный диапазон эксплуатации для AISI 316: примерно от −60 °C до +200 °C; рабочее давление зависит от толщины стенки трубки и её марки — при стандартных стенках для аналогичных обжимных фитингов диапазон достигает сотен бар (в отдельных конфигурациях — до ≈400 бар). Отсутствие резьбового уплотнения уменьшает риск протечек при вибрациях.

Экспертные рекомендации по применению

Подбирайте трубку 30 мм по рекомендованным допускам Swagelok и проверяйте толщину стенки. Перед монтажом обеспечить ровную торцовую поверхность, удалить заусенцы и промерить глубину посадки. Затягивать гайку следует по заводской процедуре/моменту или в соответствии с шагами «посадка–предварительный обжим–финальная затяжка»; избегать повторного многократного раскатывания одной и той же комплектной обжимной вставки. Контролировать систему на герметичность при пиковых давлениях и повышенных температурах, предусматривать опоры и защиту от коррозионных сред, особенно при длительной эксплуатации.
