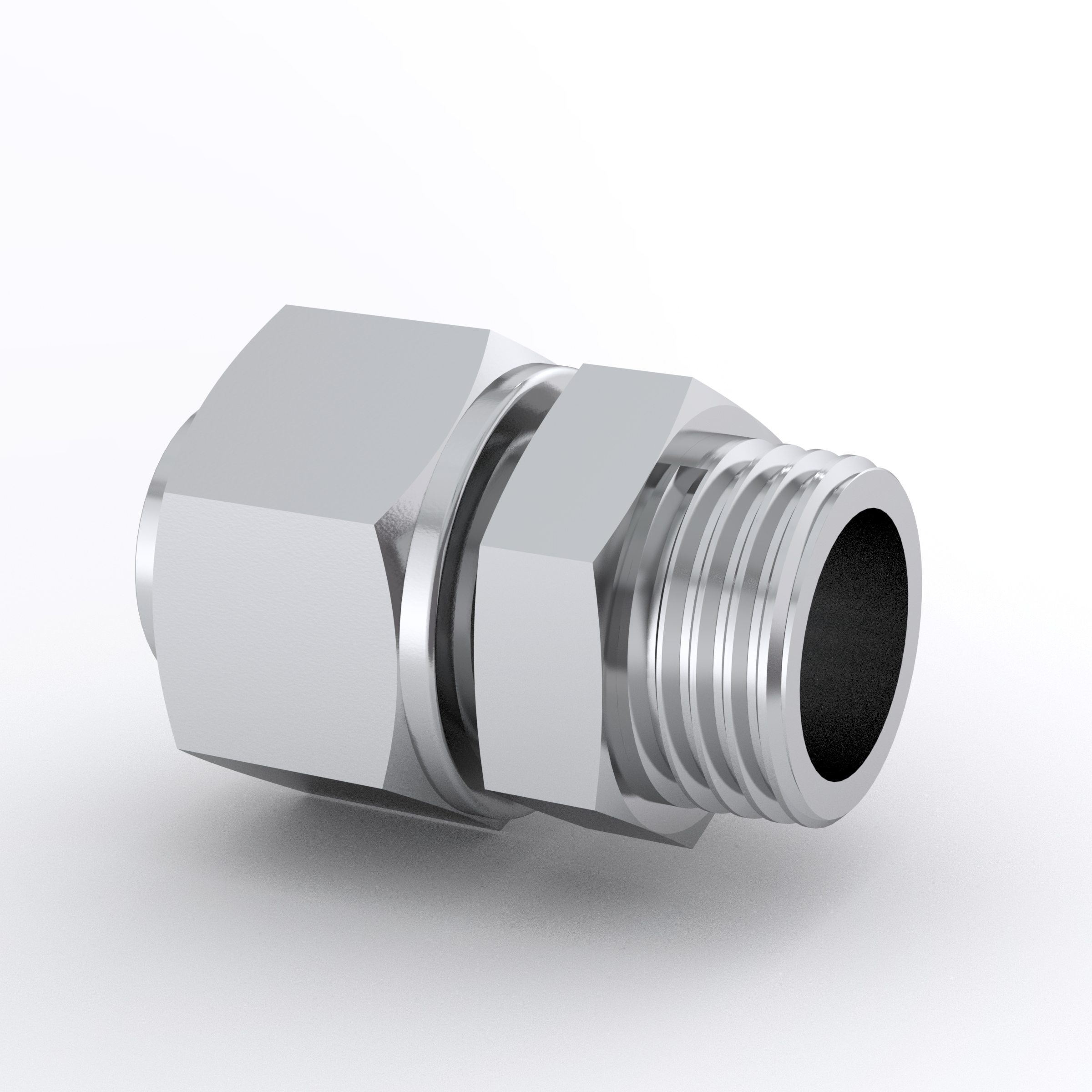

SS-32-TA-1-32 Swagelok - Переходник прямой с нар. резьбой обжимной NPT2-2", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT2 — предназначен для присоединения трубной линии к резьбовому приборному или магистральному соединению с резьбой NPT 2" (2" = 50,8 мм). Конструкция решает задачу герметичного перехода между трубкой и резьбовым ответным соединением: канал 1 — NPT2, канал 2 — втулка под трубку 2". Герметизация резьбы выполняется ФУМ‑лентой, уплотнение трубки — классическая система Swagelok с двумя обжимными кольцами (фронтальная и тыловая втулки) и гайкой, обеспечивающая металл‑к‑металлу контакт и долговременную плотность потока. Применяется в технологических системах подачи газов и жидкостей, наборах КИПиА и приборных подводках.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Тип уплотнения резьбы — ФУМ‑лента; на линии трубки используется двухколечная обжимная система Swagelok для металлоконтактной герметизации. Рабочие среды: сжатые газы, нефте- и химпродукты, вода, пар при умеренных температурах. В зависимости от диаметра и условий типичное рабочее давление для подобных соединений при +20°C — порядка до 20 MPa (200 bar); при повышенной температуры прочность и допустимое давление снижаются, требуя уточнения по каталогу производителя.

Экспертные рекомендации по применению

При подборе учитывайте соответствие наружного диаметра трубки втулке 2" (50,8 мм) и требуемую толщину стенки. Монтаж: резьбу NPT упаковать ФУМ‑лентой, не использовать пасты на месте обжимных колец; трубку полностью вставить до упора, затянуть гайку по рекомендациям Swagelok (сначала «вручную», затем доворот ключом по таблице моментов/поворотов для данного размера). Проверять герметичность после сборки (мыльный раствор, газовый детектор, испытание давлением). Избегать перекоса, повторных перестановок обжимных колец и повреждения кромок трубки — частые причины течей.
