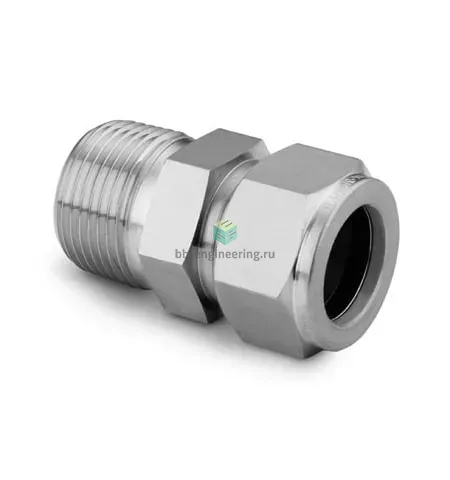

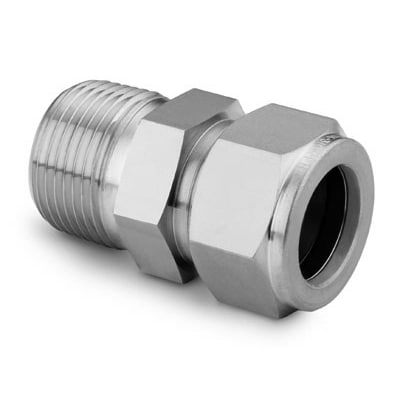

SS-3200-1-32 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT2-2", нерж.

Назначение и принцип работы

Обжимной штуцер прямой с наружной резьбой NPT2 — переходная деталь для подключения трубки Ø 2" к резьбовому отверстию NPT2 в технологических и контрольно-измерительных цепях. Решает задачи герметичного присоединения жидкостных и газовых линий в системах отопления, охлаждения, гидравлики и технологических потоков. Работает по принципу двухколечкового обжима: при затяжке гайки заднее и переднее обжимные кольца последовательно фиксируют трубку, формируя металло-металлическое уплотнение, а резьба NPT дополнительно герметизируется ФУМ-лентой (PTFE).

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из коррозионно-стойкой нержавеющей стали AISI 316, что обеспечивает стойкость к агрессивным средам и температурному циклированию. Конструкция — двухобжимная (два обжимных кольца и гайка) для надежной фиксации трубки 2" (канал 2″) и допускает подключение к резьбе NPT2 (канал 1). Тип уплотнения резьбы — ФУМ-лента. Рабочие среды: вода, пар в умеренных режимах, гидравлические масла, инертные и агрессивные химические среды (в зависимости от совместимости с AISI 316 и уплотнениями). Диапазон температур ограничен материалами соединения и уплотнения ФУМ (практически от примерно −45 °C до +200 °C); рабочее давление определяется характеристиками использованной трубки и монтажным исполнением — для точного значения используйте каталожные таблицы производителя.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки и материал трубки: номинальное давление фитинга задаётся трубой. Перед монтажом обрежьте трубку под прямым углом, удалите заусенцы и обеспечьте полную глубину посадки до отметки. Наносите ФУМ-ленту аккуратно, не допуская попадания её внутрь трубопровода. Избегайте повторного использования обжимных колец и гайки — ресурс герметичности снижается. Затяжку выполняйте согласно рекомендациям Swagelok для конкретного диаметра и материала; после первого запуска проверяйте на протечки и повторно контролируйте момент затяжки после термоциклирования.
