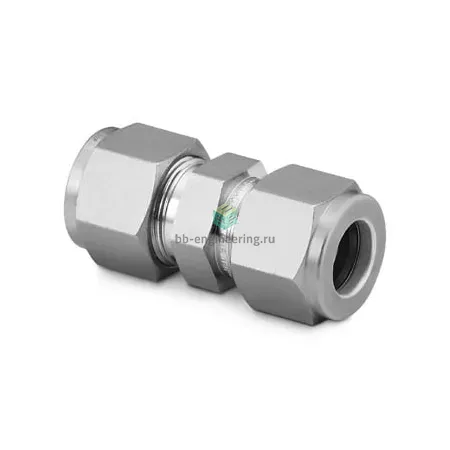

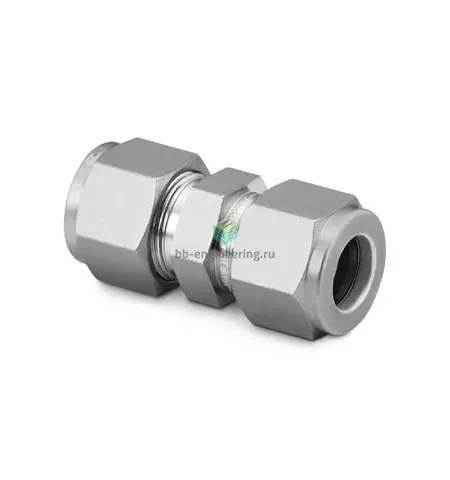

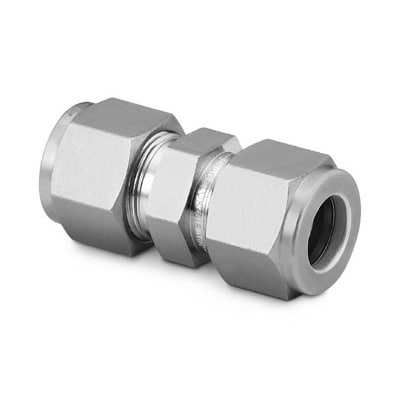

SS-3200-6 Swagelok - Соединитель прямой обжимной 2", нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok SS-3200-6 предназначен для герметичного соединения трубных линий с подключением 2″ (50,8 мм) в технологических системах промышленной автоматики, нефте‑ и газопроводах, лабораторных установках и системах тепло- и холодоснабжения. Работает по принципу двухобжимной системы: при затяжке гайки задняя и передняя обжимные втулки смещаются и плотно обжимают трубку, обеспечивая metal‑to‑metal контакт без применения резьбового уплотнения.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (материал: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция: обжим трубки с помощью двух обжимных колец и гайки; форма фитинга — соединитель прямой; тип уплотнения резьбы отсутствует (герметизация достигается обжимом). Применим в средах: вода, пары, углеводородные среды, инертные газы; при правильном подборе трубки допускает вакуумные и высоконапорные режимы — от вакуума до сотен бар, фактический предел определяется прочностью и толщиной стенки трубки. Температурный диапазон металл‑к‑металлу широк — от криогенных режимов до ≈+400 °C; точные пределы зависят от выбранной трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте соединитель под конкретную трубку 2″ по наружному диаметру и толщине стенки; затяжку выполняйте по моментам и количеству оборотов, указанным в каталоге Swagelok, во избежание деформации трубки. При демонтаже рекомендуется заменять обжимные втулки — повторное использование снижает герметичность. Избегайте перекоса трубки при сборке и воздействия циклической вибрации без дополнительной фиксации. Для газов высокого давления и кислородных сред соблюдайте требования по очистке и зачистке. В критичных режимах опирайтесь на таблицы допустимых давлений производителя и результаты расчёта прочности трубопровода.
