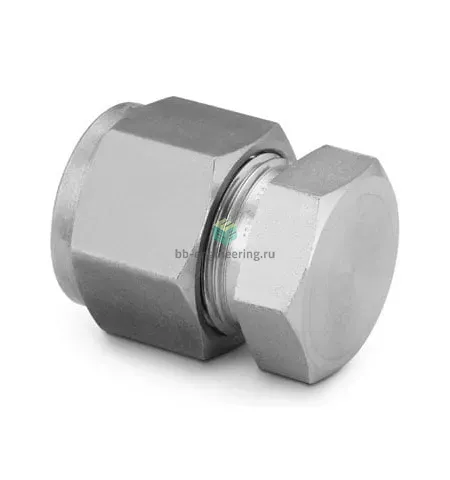

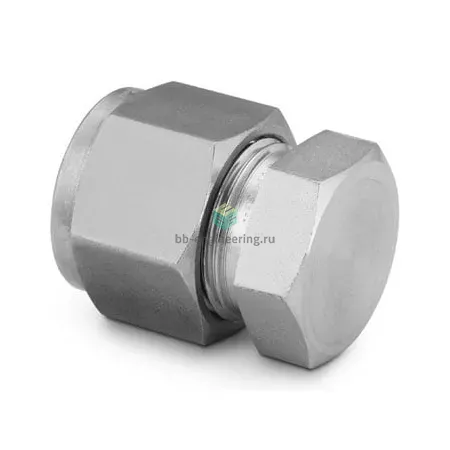

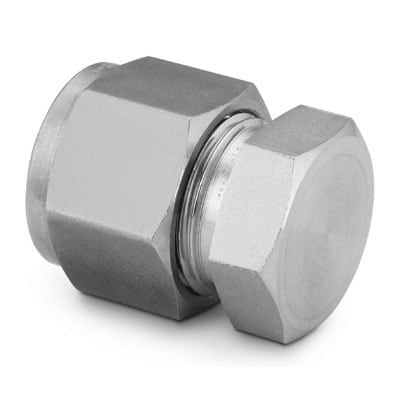

SS-3200-C Swagelok - Заглушка на трубку обжимная 2", нерж.

Назначение и принцип работы

Обжимная заглушка на трубку Swagelok предназначена для герметичного перекрытия трубопроводов с наружным диаметром 2″ в технологических линиях. Принцип работы — классическое двухобжимное соединение: при затяжке гайки два обжимных кольца (ferrules) деформируют конец трубы, создавая металл‑по‑металлу уплотнение и механическую фиксацию. Конструкция исключает применение резьбовых уплотнений (Тип уплотнения резьбы: -) и обеспечивает быстрый демонтаж/монтаж без сварки при давлении, характерном для технологических систем среднего и высокого давления.

Ключевые особенности конструкции

Корпус выполнен из коррозионно‑стойкой стали AISI 316, обобщённый материал — нержавеющая сталь, что обеспечивает стойкость к агрессивным средам (вода, пар, масла, многие химические растворы). Двухколечная обжимная система гарантирует надежное уплотнение для 2″ труб при типичных рабочих давлениях промышленных линий (зависит от толщины стенки трубы и условий монтажа; в реальных применениях — от десятков до сотен бар). Температурный допуск металлического уплотнения широкий: от криогенных значений до нескольких сотен градусов Цельсия при отсутствии уплотняющих вставок; конечный диапазон определяется материалами уплотнений и среды.

Экспертные рекомендации по применению

Подбирайте заглушку с учётом наружного диаметра 2″ и требуемой стенки трубы — рабочее давление напрямую зависит от этого. Перед монтажом обеспечьте ровный, перпендикулярный срез и удаление заусенцев; вставьте трубу до упора и затяните гайку по рекомендациям производителя (контрольный момент или количество оборотов после соприкосновения). Для сред, требующих чистоты (кислород, аналитика), выполняйте специальную очистку и сборку. Проверяйте состояние обжимных колец при демонтаже и при сомнении заменяйте — повторная сборка с деформированными ferrules снижает герметичность. Избегайте коррозионных и эрозионных режимов выше допустимых для AISI 316 и контролируйте температуру среды при эксплуатации.
