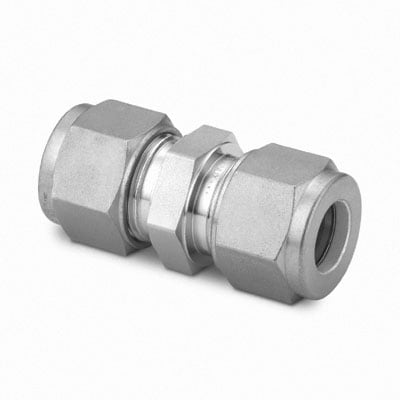

SS-38M0-6 Swagelok - Соединитель прямой обжимной 38 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-38M0-6 предназначен для герметичного соединения труб диаметром 38 мм в технологических линиях и системах замера/отбора проб. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-метал контакт и уплотнение за счет осевого перемещения задней и передней втулок при затягивании гайки; уплотнение резьбы не применяется. Изделие решает задачи передачи жидких и газообразных сред, минимизирует утечки при высоких вибрациях и обеспечивает повторяемую сборку без применения дополнительных уплотнительных материалов.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая AISI 316, что гарантирует коррозионную стойкость в агрессивных средах (вода, пар, нефть и газ, химические среды). Соединение рассчитано под трубку Ø38 мм; рекомендуемая толщина стенки трубки 2–4 мм — рабочее давление определяется трубой и условиями, типично до ≈80 бар при стальной бесшовной трубке толщиной ~3 мм. Температурный диапазон эксплуатации металлического уплотнения примерно −54 °C…+204 °C. Двухвтулочная схема повышает удерживающую способность и устойчивость к циклическим нагрузкам.

Экспертные рекомендации по применению

Подбирайте соединитель строго под Ø38 мм и указывайте толщину стенки трубки. Перед монтажом отрезок трубы должен быть ровно отрезан, фаски и заусенцы удалены, труба вставлена до упора. Затяжка: первоначально от руки, затем ключом довести до посадки втулок и дополнительно по инструкции производителя (обычно 1–1,5 оборота после касания), избегать перебора — это повреждает втулки. Не рекомендуется многократное повторное использование обжимных колец; при вибрациях используйте крепления и поддерживающие скобы. Обязательно провести испытание на герметичность после монтажа и учитывать эксплуатационные циклы давления при выборе материала и толщины стенки.
