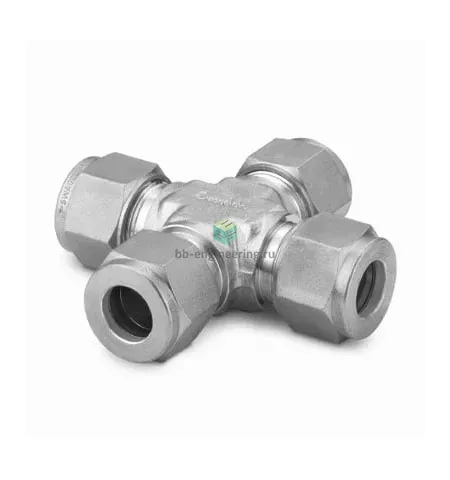

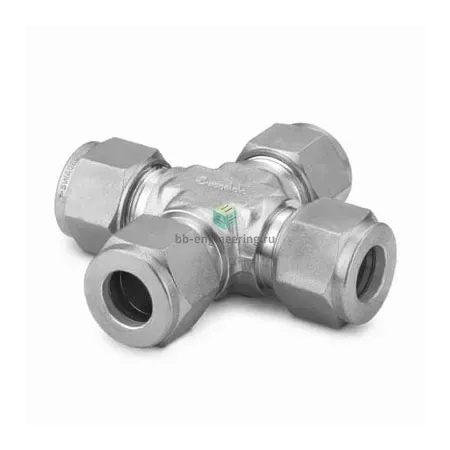

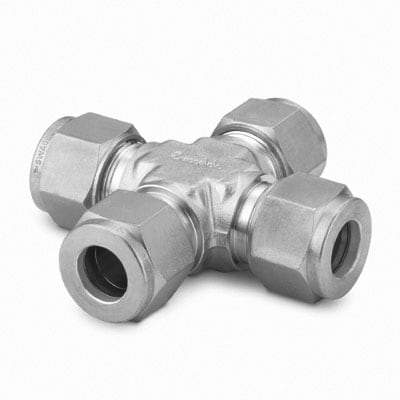

SS-3M0-4 Swagelok - Крестовина X-образная обжимная 3 мм, нерж.

Назначение и принцип работы

Хрестовина обжимная Swagelok для трубки 3 мм предназначена для простого и надёжного распределения технологических сред в приборных и лабораторных системах: газовые и жидкостные ветви, отводы для отбора проб, перепуски и манометрические развязки. Конструкция X-образной крестовины обеспечивает четыре направления подключения одинакового диаметра 3 мм с независимыми обжимными соединениями. Принцип действия — механическое герметическое прижатие двух обжимных колец (переднее и заднее) к поверхности трубки при затяжке гайки; уплотнение металлическое, резьвого уплотнительного материала в конструкции нет.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах и совместимость с водой, паром, инертными и большинством химических сред. Тип исполнения — двухфerrульная обжимная система Swagelok (две обжимные кольца + гайка). Подключение: 3 мм трубка; форма — X‑образная крестовина с четырьмя равнозначными портами. Герметизация — металлическая фасонная посадка, без уплотнительных резиновых элементов, что расширяет рабочий температурный диапазон (примерно от криогенных температур до +400…+427 °C в зависимости от среды и трубки). Рабочее давление определяется толщиной трубки и условиями системы и может достигать нескольких сотен бар при корректном подборе трубки и монтажа.

Экспертные рекомендации по применению

Перед установкой обеспечить прямой ровный рез трубки, снять заусенцы и контролировать глубину вставки до упора. Для первой сборки — затянуть гайку от руки, затем доворот ключом согласно рекомендациям производителя (обычно 1–1¼ оборота после затяжки руками для первоначального соединения; при повторной сборке — меньший доворот). Избегать чрезмерной затяжки, повреждающей кольца и трубку; не допускать осевых нагрузок и вибраций без фиксирования. При агрессивных или критичных по герметичности средах выполнять пробное опрессовывание и испытание на герметичность (гелий/азот, гидропневматическая проверка). Не использовать повторно деформированные обжимные кольца — заменяйте их при демонтаже. Учитывайте совместимость AISI 316 с рабочей средой и температурой для обеспечения долгого срока службы.
