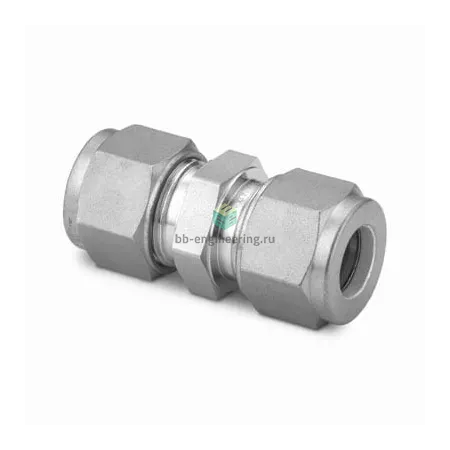

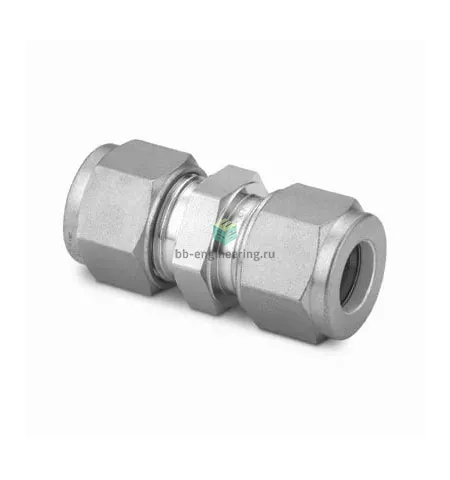

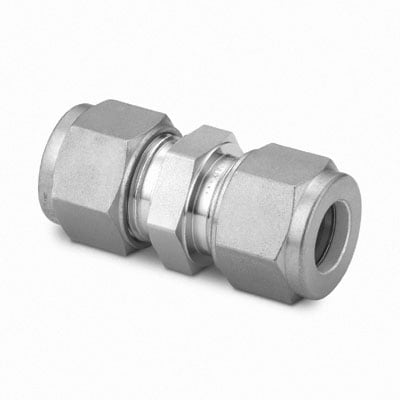

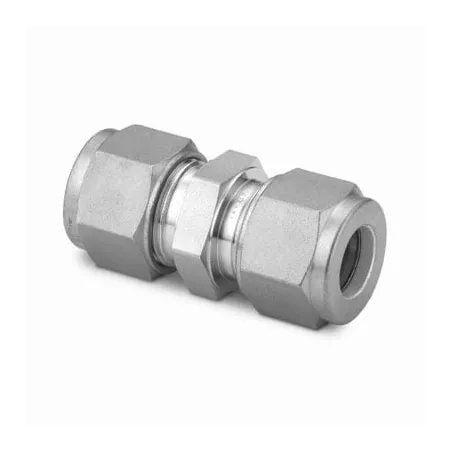

SS-3M0-6 Swagelok - Соединитель прямой обжимной 3 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубки Ø3 мм предназначен для создания герметичных переходов в линиях инструментальной и технологической автоматики: пробоотбор, аналитические и газовые магистрали, системы подачи пробы, вакуумные и гидравлические участки малого диаметра. Работает по принципу двух-колечкового (двух упорных втулок) компрессионного уплотнения: при затяжке гайки задняя и передняя втулки смещаются, деформируют трубку и формируют металл-металл уплотнение с захватом для противодействия осевому сдвигу.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, весь узел — из коррозионно-стойкой нержавеющей стали, что обеспечивает совместимость с агрессивными средами и паровыми потоками. Подключение — под трубку 3 мм; конструкция — две обжимные втулки и накидная гайка, без отдельного уплотнения резьбы. Двух-колечковая схема дает сниженную вероятность протечек при вибрации и термоупругих деформациях. В типичных приложениях рабочее давление зависит от толщины стенки трубки, но для нержавеющих тонкостенных малых диаметров реальная эксплуатационная прочность находится в диапазоне до сотен бар; рабочая температура при металл-металл уплотнении рассчитана приблизительно от −196 °C до +400 °C.

Экспертные рекомендации по применению

Готовьте трубку: точная отрезка, торец под прямым углом, снятие фаски и заусенцев. Вставьте трубку до упора, отметьте глубину и сначала затяните гайку вручную; финальная затяжка — по рекомендациям производителя или динамометрическим ключом согласно таблице Swagelok для Ø3 мм. Избегайте многократного повторного использования обжимных колец — при демонтаже заменяйте втулки для сохранения герметичности. Не допускайте перекоса и осевой нагрузки при сборке, контролируйте утечки пробоотбором или манометром после монтажа. При агрессивных средах и высоких температурах сверяйтесь с материалами AISI 316 и требованиями к совместимости.
