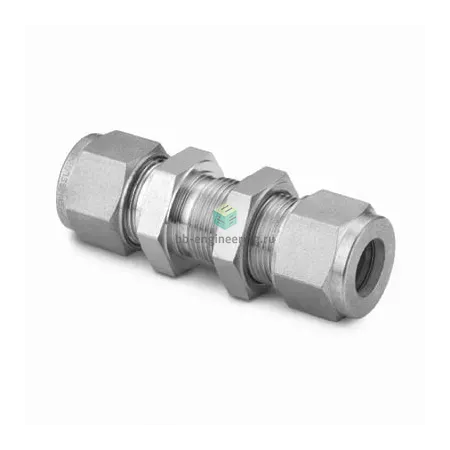

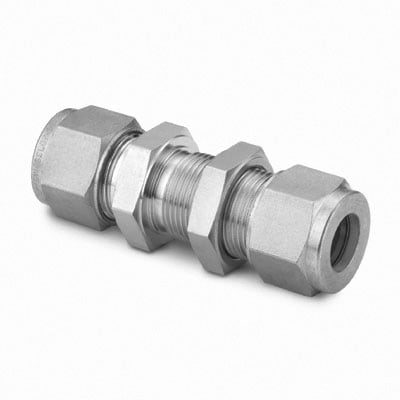

SS-3M0-61 Swagelok - Соединитель панельный обжимной 3 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok для трубки 3 мм предназначен для прокладки и вывода линий технологической и аналитической арматуры через панели и щиты. Работа основана на классическом двух-обжимном принципе: при затяжке гайки две конические обжимные втулки (фервелы) задают герметичное металлометаллическое уплотнение на трубке Ø3 мм, фиксируя её относительно корпуса, выполненного из нержавеющей стали AISI 316. Конструкция обеспечивает повторяемую, устойчивую к вибрациям и температурным циклам герметизацию без использования уплотнительных прокладок в зонах обжима.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (Material: сталь нержавеющая; корпус AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Форма — соединитель панельный с гайкой для крепления в отверстии панели. Уплотнение резьбы отсутствует как отдельный тип (Тип уплотнения резьбы: -), поскольку герметичность достигается обжимом трубки двумя втулками и гайкой. Применим для газов, жидкостей и вакуума; рабочее давление зависит от толщины стенки трубки и условий монтажа — типично до нескольких сотен бар при штатных микротрубках, рабочая температура определяется материалом и средой (ориентировочно от -60 °C до +400 °C при металлическом уплотнении и корректно выбранной трубке).

Экспертные рекомендации по применению

Подбирайте соединитель под фактический наружный диаметр трубки 3 мм и соотнесите толщину стенки с допустимым рабочим давлением. Монтаж: сначала навинтить гайку вручную до контакта, затем доворот ключом согласно регламенту производителя и проверить герметичность пневмо/гидропробой. Избегайте перекоса трубки при установке, не используйте повреждённые фервелы; при демонтаже заменяйте обжимные втулки при сомнении в их состоянии. Для агрессивных сред и критичных циклов выбирайте исполнение в AISI 316 и проверяйте соответствие допусков панели и трубной линии.
