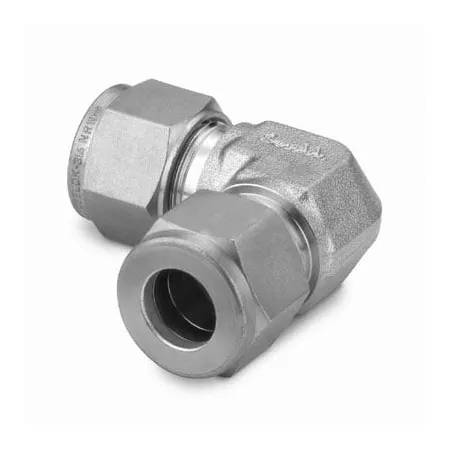

SS-3M0-9 Swagelok - Соединитель угловой обжимной 3 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель для трубки Ø 3 мм предназначен для монтажа и перенаправления сред в приборных и технологических линиях низкого и среднего давления: аналитические выборки, линии подачи газа, контрольно-измерительные и пилотные магистрали. Принцип работы — герметическое металлическое соединение обжимом: при затяжке гайки две конические обжимные втулки (двухобжимная конструкция) фиксируют и деформируют трубку, образуя уплотнительный контакт между трубкой и корпусом из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (материал корпуса AISI 316), совместимы с агрессивными средами и повышенной коррозионной стойкостью. Подключение рассчитано на трубку Ø 3 мм; уплотнение обеспечивается механическим обжатием, резьловое уплотнение не используется. Типичные эксплуатационные пределы зависят от толщины стенки трубки и условий: ориентировочно до 413 бар (6000 psi) при правильном подборе трубки и до +400 °C по материалу корпуса (нижний предел до −60 °C); точные значения уточняйте по таблицам производителя для конкретной конфигурации.

Экспертные рекомендации по применению

Используйте трубку, соответствующую рекомендациям Swagelok по Ø 3 мм и по минимальной толщине стенки. Перед сборкой отрежьте трубу под прямым углом, удалите заусенцы и установите втулки до упора. Первичное затяжение — от руки затем типично 1¼ оборота ключом согласно инструкциям производителя; при повторной сборке используйте меньшую доборную затяжку. Не допускайте многократного повторного использования обжимных вкладышей без визуального контроля — при повреждении заменяйте. При вибрации и циклических нагрузках применяйте фиксацию трубопровода или рассмотрите сварные/фланцевые переходы. Проведите испытание на герметичность после монтажа.
