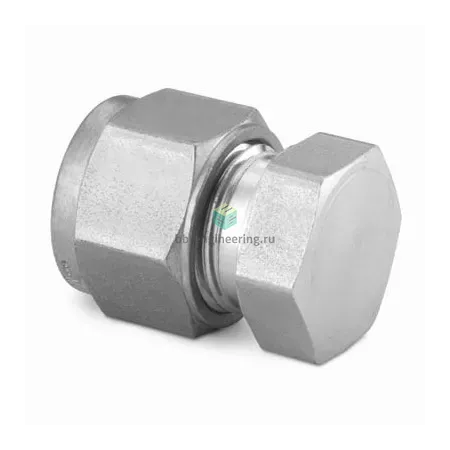

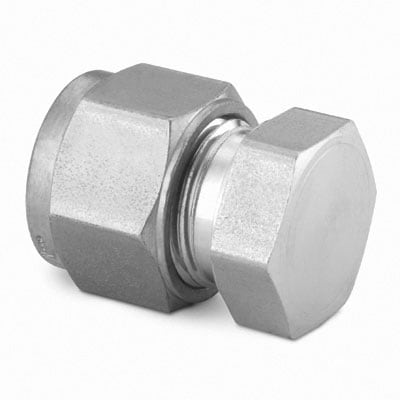

SS-3M0-C Swagelok - Заглушка на трубку обжимная 3 мм, нерж.

Назначение и принцип работы

Заглушка на трубку обжимная предназначена для герметичного перепуска конца тонкостенной трубки диаметром 3 мм в технологических и контрольных контурах: аналитика, КИПиА, лабораторные линии, инжиниринг коррозионностойких сред. Принцип работы — механическое уплотнение металлической трубки двумя обжимными кольцами (переднее и заднее) и гайкой: при затяжке гайки кольца деформируются и фиксируют трубку, создавая металлометаллическое уплотнение без применения резьбового уплотнителя (тип уплотнения резьбы: —). Используется для окончательной закупорки линии, обеспечения возможности повторной сборки и последующего контроля герметичности.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, обобщённо — нержавеющая сталь, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, рассчитана на трубку Ø 3 мм. Отсутствие резьбового уплотнения уменьшает риск органических загрязнений; изделие пригодно для вакуума и рабочих давлений в диапазоне до нескольких сотен бар в зависимости от толщины стенки трубки и условий эксплуатации. Температурный диапазон определяется материалом AISI 316 и трубкой — возможна работа от криогенных температур (~-196 °C) до высоких температур (порядка нескольких сотен °C) при отсутствии дополнительных уплотняющих элементов.

Экспертные рекомендации по применению

Подбор: согласовывайте толщину стенки трубки с требуемым давлением; для 3 мм используйте сертифицированную трубку Swagelok или эквивалент. Монтаж: рез — под прямым углом, фаска и снятие заусенцев обязательны; проверить посадку перед затяжкой. Затягивайте по инструкциям производителя (finger-tight + рекомендуемая последовательность затяжки), избегайте многократного повторного использования обжимных колец — это снижает герметичность. Проверка: проведите пробное испытание давлением и контроль протечек (гелий/снуп-тест). Избегайте ударных и циклических нагрузок, при вибрации используйте опоры и фиксаторы трубки.
