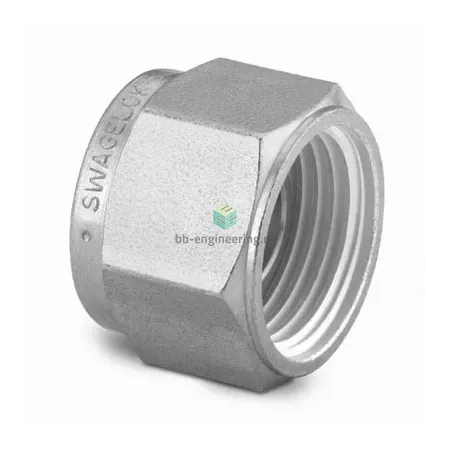

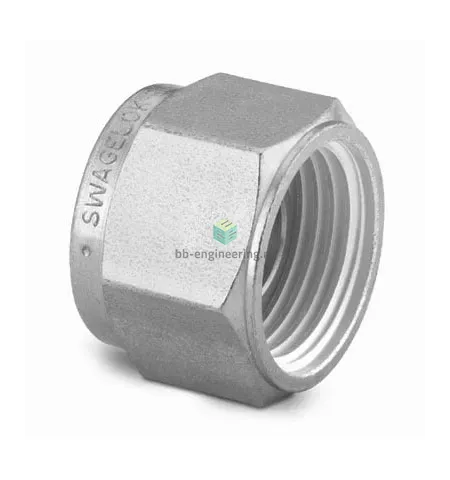

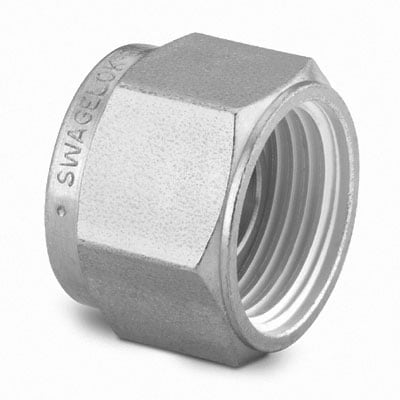

SS-3M0-P Swagelok - Заглушка в обжимной фитинг 3 мм, нерж.

Назначение и принцип работы

Обжимная заглушка для фитингов Swagelok предназначена для герметичного перекрытия ответвлений и торцов трубных линий Ø3 мм в технологических, аналитических и лабораторных системах. Работает по принципу обжатия трубки двумя обжимными кольцами (фёррулами) и гайкой: при затягивании создаётся металл-металл и/или металл‑эластомерное уплотнение, обеспечивающее независимую от резьбовой посадки герметичность (тип уплотнения резьбы: —). Конструкция позволяет быстро изолировать участок без сварки и сохраняет геометрию трубки при высоких вибрациях и при перепадах давления.

Ключевые особенности конструкции

Корпус и фёррулы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах (вакуум, горючие газы, растворы, гидравлические масла). Подключение — для трубки 3 мм; конструкция — обжим трубки с помощью двух обжимных колец и гайки, обеспечивающая повторяемую герметичность. Температурный диапазон эксплуатации определяется AISI 316 и отсутствием уплотнений на основе эластомеров: ориентировочно от −196 °C до +260 °C; рабочее давление для малых диаметров типично до ~690 бар при комнатной температуре (точные значения — по таблицам производителя и в зависимости от толщины стенки трубки).

Экспертные рекомендации по применению

Подбирайте заглушку под точный наружный диаметр и толщину стенки трубки 3 мм. Перед монтажом срежьте и закруглите торец трубки, удалите заусенцы и обеспечьте соосность. Затягивайте гайку в соответствии с инструкцией Swagelok (первичное от руки, затем контрольный момент/повороты); избегайте перетягивания — это деформирует фёррулы и снижает герметичность. При демонтаже рекомендовано заменять фёррулы на новые для повторной надёжной сборки. Для агрессивных сред и критичных давлений сверяйтесь с таблицами допустимых давлений и температур производителя и выполняйте испытание под давлением после монтажа.
