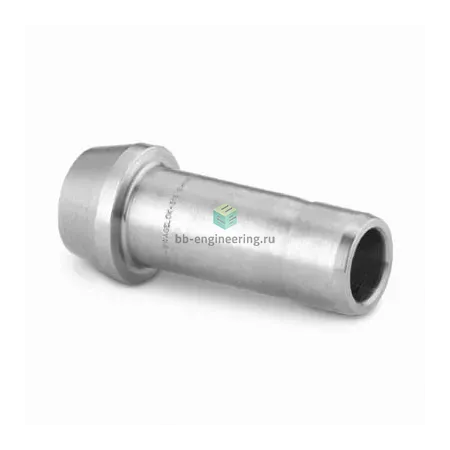

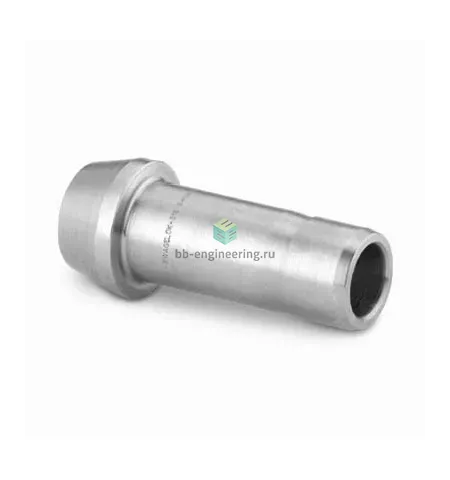

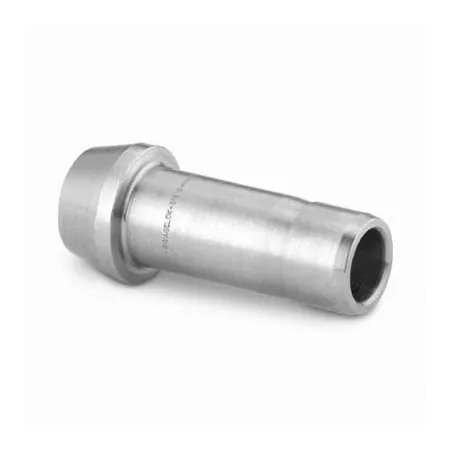

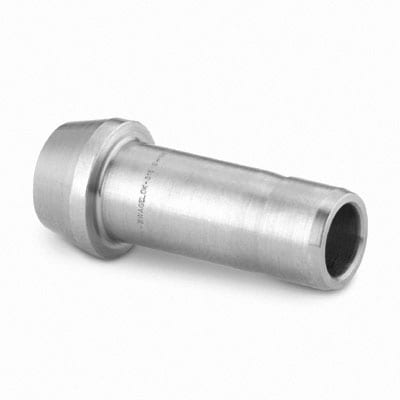

SS-3M1-PC Swagelok - Соединитель прямой втулочный обжимной 3 мм, нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель для трубки Ø3 мм предназначен для создания герметичных переходов в магистралях давления, аналитических линиях и системах КИПиА. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение трубки без дополнительного резьбового уплотнения, выдерживает рабочие нагрузки типичных технологических и лабораторных установок, применяется для газа, вакуума и жидкостей в химической, нефтехимической и приборной отрасли. Корпус изготовлен из нержавеющей стали AISI 316, что обеспечивает совместимость с агрессивными средами.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая (материал корпуса AISI 316), двухфлажковая схема обжима гарантирует повторяемое уплотнение при давлении до нескольких сотен бар — в типичных условиях с трубкой Ø3 мм при корректной толщине стенки возможны значения порядка ≈414 bar (6000 psi) в зависимости от условий. Рабочие среды: инертные и технические газы, вода, нефтехимические и многие агрессивные жидкости. Температурный диапазон зависит от среды и уплотнений; для металлических элементов допустимы экстремумы от криогенных значений до ≈+400 °C при отсутствии разрушающих сред.

Экспертные рекомендации по применению

Подбирать трубку Ø3 мм с рекомендованной толщиной стенки, резать строго под 90°, удалять заусенцы и контролировать глубину ввода в фитинг. Сборка — завести трубку до упора, затянуть гайку вручную, затем доворот ключом по инструкции производителя (обычно ~1¼–1½ оборота), либо по заданному крутящему моменту. Избегать повторного использования деформированных обжимных колец, не перенапрягать при монтажах в вибронагруженных участках — применять опоры. Обязательно проводить гидро- или пневмопроверку герметичности после установки.
