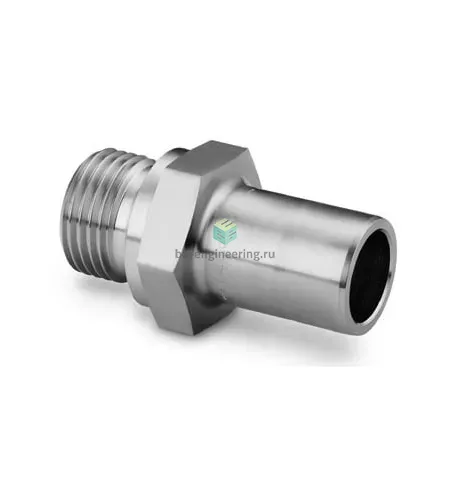

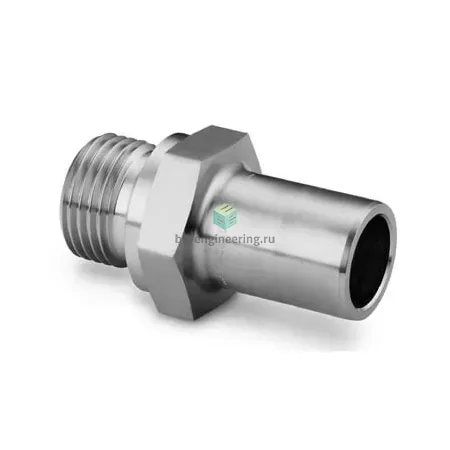

SS-4-TA-1-2RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/8-1/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный SS-4-TA-1-2RS Swagelok служит для соединения канала с наружной резьбой G1/8 и трубного присоединения 1/4" (втулка) в системах технологической и приборной арматуры. Конструктивно это обжимной фитинг: трубка фиксируется с помощью двух обжимных колец и гайки, а герметизация резьбового соединения обеспечивается резинометаллическим кольцом USIT по DIN 3852-2 форма A. Фитинг предназначен для передачи жидкостей и газов в лабораторных, аналитических и промышленно-технологических трассах; обеспечивает уплотнение без сварки и позволяет демонтировать соединение при наладке или ремонте.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Форма — переходник прямой с наружной резьбой втулочный; подключение: канал 1 — G1/8, канал 2 — 1/4" (втулка). Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852-2 A); тип уплотнения и материал эластомера определяют диапазон температур: при стандартных эластомерах NBR примерно −20…+100 °C, при фторкаучуковых (FKM) — до ≈+200 °C. Рабочие давления зависят от диаметра и среды; типичные значения для обжимных фитингов данного класса — до нескольких сотен бар при корректной установке (см. таблицы производителя).

Экспертные рекомендации по применению

Подбирайте сочетание уплотнителя и материала корпуса по рабочей среде и температуре; для агрессивных сред предпочтительна AISI 316 и FKM-кольцо. Перед монтажом обеспечить чистую, ровно обрезанную и обезжиренную трубку, убрать заусенцы и снять фаску по рекомендованной величине; вставить трубку до упора во втулку и затянуть гайку согласно монтажной инструкции производителя. Избегайте повторного использования обжимных колец и резинометаллических колец при демонтаже; контролируйте соответствие давления и совместимость смазок/текучих сред с уплотнителем. Типичные ошибки: неполная посадка трубки, грязь в зоне уплотнения, чрезмерная или недостаточная затяжка — приводят к протечкам или повреждению обжимных элементов.
