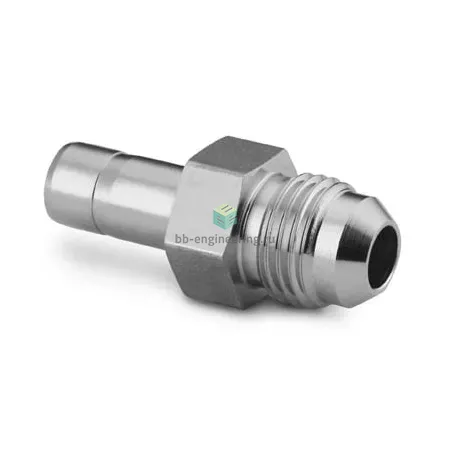

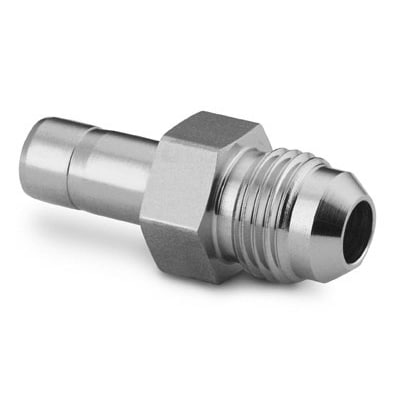

SS-4-TA-1-4AN Swagelok - Переходник прямой втулка-развальцовка 1/4"-1/4", нерж.

Назначение и принцип работы

Прямой переходник втулка–развальцовка Swagelok SS-4-TA-1-4AN предназначен для соединения 1/4″ трубок и ответных развальцованных штуцеров в технологических линиях жидкостей и газов. Конструкция с коническим торцом 37° (74° полная) обеспечивает металлическое уплотнение при продавливании втулки и второй обжимной манжеты гайкой, что исключает отдельные уплотнительные материалы и обеспечивает герметичность в вакууме и при избыточном давлении. Применяется в трубопроводах КИПиА, лабораторных установках и системах высокого давления, обеспечивая надежный переход между обжимным и развальцованным соединением.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, соответствует стандарту SAE J514 (ISO 8434-2). Соединение реализовано двухобжимной системой (две обжимные втулки и гайка), без резьбового уплотнения. Подключения: 1/4″ (втулка) — 1/4″ (под развальцовку). Конструкция рассчитана на агрессивные среды благодаря 316L; типичные рабочие давления в системах из нержавеющей стали для размеров 1/4″ — в диапазоне сотен бар (в полевых условиях до нескольких сотен бар, в зависимости от толщины трубки и режима — уточнять по таблицам производителя). Рабочие температуры при металлическом уплотнении широкие; ориентировочно от −60°C до +200°C, при повышенных температурах требуется проверка совместимости уплотнений и трубки.

Экспертные рекомендации по применению

Перед монтажом подготовьте торцы трубки: удалите заусенцы, выдержайте допуски OD для 1/4″, установите обе обжимные втулки в указанном порядке. Завинчивать: сначала затянуть гайку «вручную до упора», затем повернуть примерно на 1¼ оборота (по инструкции Swagelok для данного размера) — избегайте перетяжки. Контролируйте толщину стенки трубки и совместимость среды; при газовых системах обязательна опрессовка и проверка герметичности (гелиевый тест или пузырьковая проба). Избегайте применения при вибрации без поддержки трубопровода и при температурах/давлениях вне рекомендованных значений.
